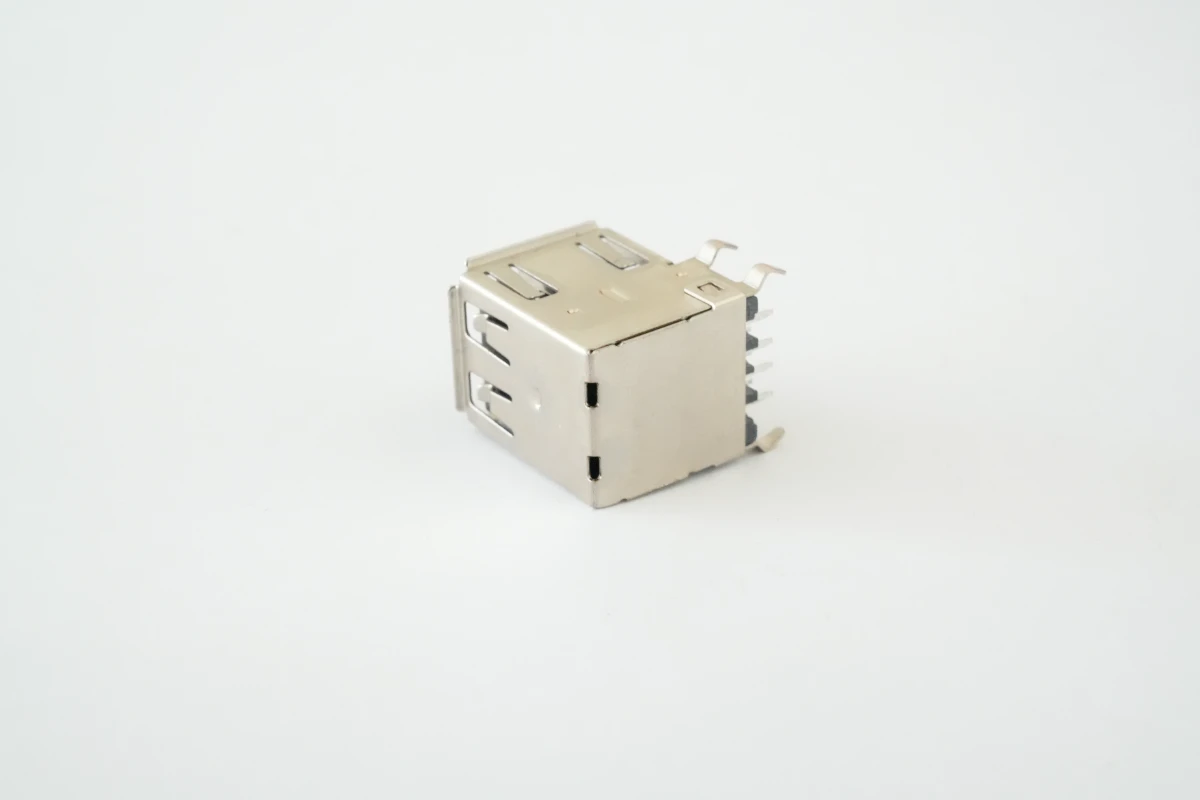

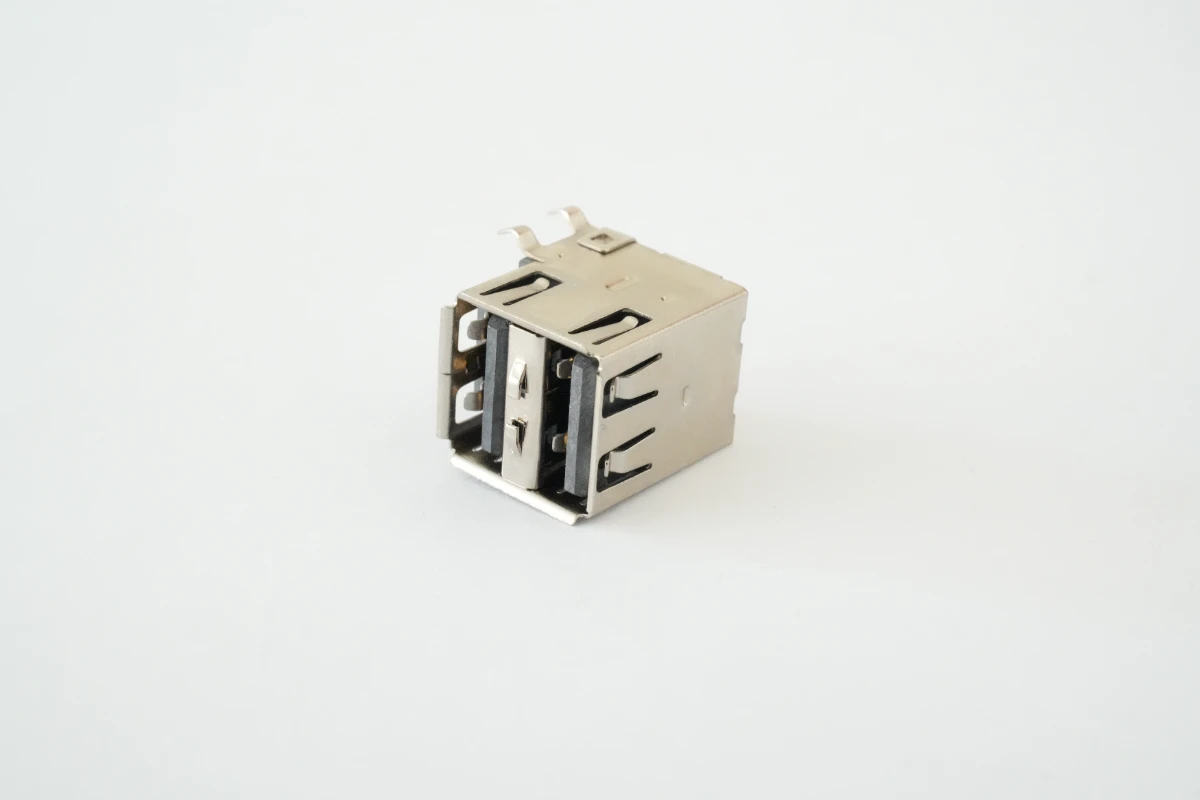

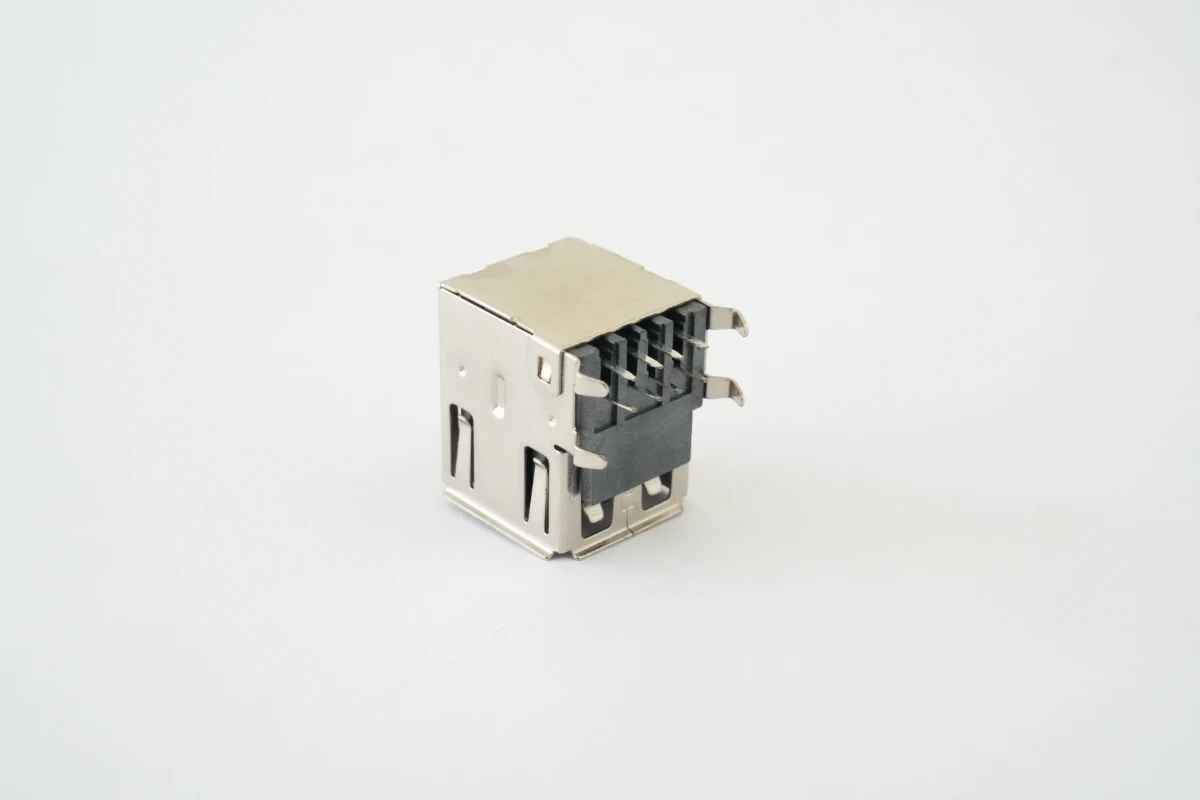

USB 2.0 Buchse zweilagig 90°-Winkelanschlüsse (Doppelfeder)
Modell: WU20-4023-D001
Anwendungsgebiete
communicationindustry
1 / 4
1
2
3
4
Beschreibung
WU20-4023-D001 ist eine USB-2.0-konforme Doppelreihen-90-Grad-Winkelmutterbuchse. Der Kern verwendet LCP-Hochtemperatur-Isolierkoerper, SPCC-vernickeltes Metallgehaeuse und vergoldete Kupferlegierungskontakte, hochwertige Materialien und stabile Struktur. Hervorragende elektrische Leistung: hoher Isolationswiderstand, niedriger Kontaktwiderstand, Spannungsfestigkeit nach Norm, stabile Datenuebertragung. Zuverlaessige mechanische Leistung: Doppelfederdesign, Einsteck-/Ausziehkraft nach Industriestandard, langfristig ohne Lockerung. Partitionierte Vergoldung/Verzinnung der Kontakte, hervorragende Loetbarkeit, PCB-Board-Mount-kompatibel, HSF-halogenfreie Umweltanforderungen konform, breit kompatibel mit digitalen, industriellen und Unterhaltungselektronikgeraeten.
Eigenschaften
- LCP-hitzebeständiger Isolierkörper + SPCC-vernickeltes Gehäuse + vergoldete Kupferklemmen, stabile und dauerhafte Leistung
- Hoher Isolationswiderstand, niedriger Kontaktwiderstand, Durchschlagsfestigkeit normgerecht, stabile Datenübertragung
- Steckkraft branchenüblich, Dual-Feder-Design, fester Kontakt, bei Dauergebrauch kein Lockern
- 2-lagiges 90°-Biegepin-Design, für PCB-Board-Montage, Montageplatzeinsparung
- Bereichsvergoldung und -verzinnung der Klemmen, hervorragende Leit- und Lötbarkeit, für Industrielöten
- HSF-halogenfreie Umweltanforderungen, keine Schadstoffe, weltweiter Marktversand unterstützt
- Standard USB 2.0-Schnittstelle, kompatibel mit Digital-, Industrie- und Unterhaltungselektronik
Technische Daten
IsolierkörperLCP(HF) schwarzer thermoplastischer Kunststoff
UmweltstandardEntspricht HSF halogenfreie Umweltanforderung
Kontaktwiderstand≤30mΩ
LeitungsanschlussKupferlegierung, Kontaktbereich Vergoldung ≥80μ", Lötbereich Verzinnung, komplett vernickelt ≥30μ"
Min. Auszugskraft≥1.02Kgf
Max. Einsteckkraft≤3.57Kgf
Isolationswiderstand≥1000MΩ
Metall-AußengehäuseSPCC Stahl, Vernickelung ≥30μ"
Spannungsfestigkeitsleistung500V AC
