网通连接器 / RJ45连接器系列

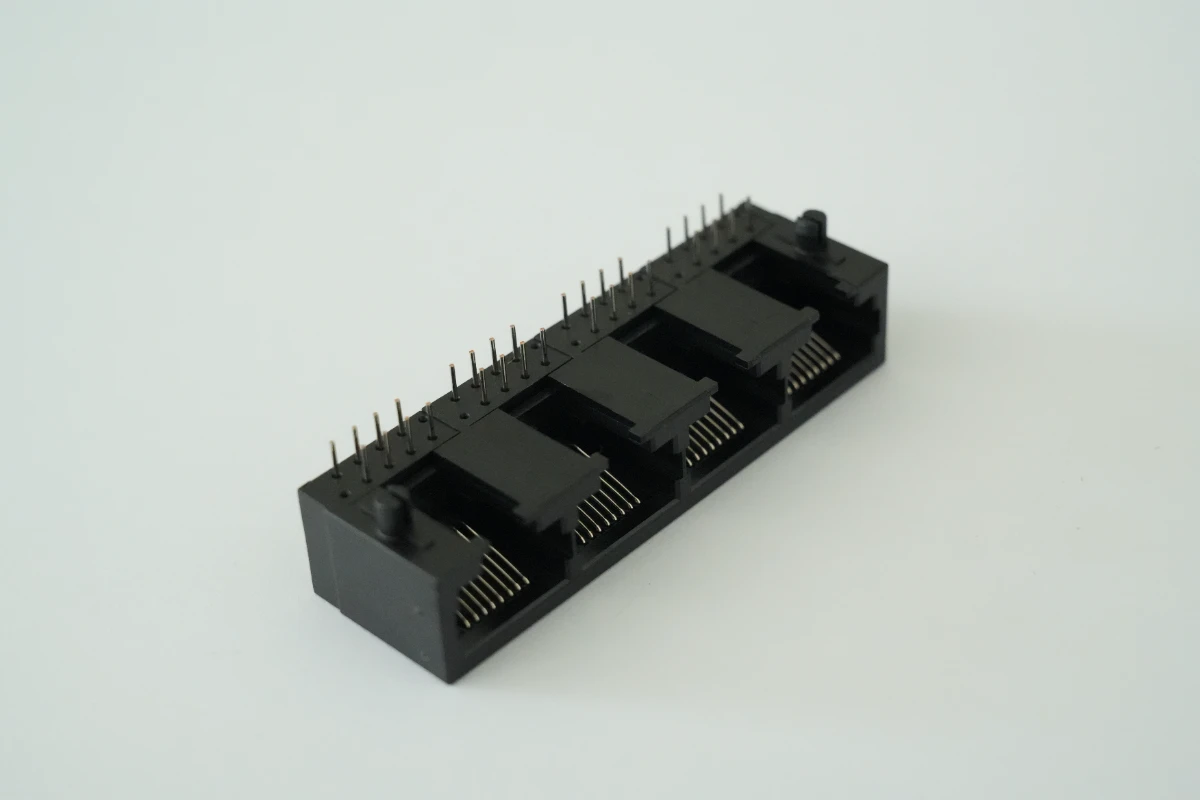

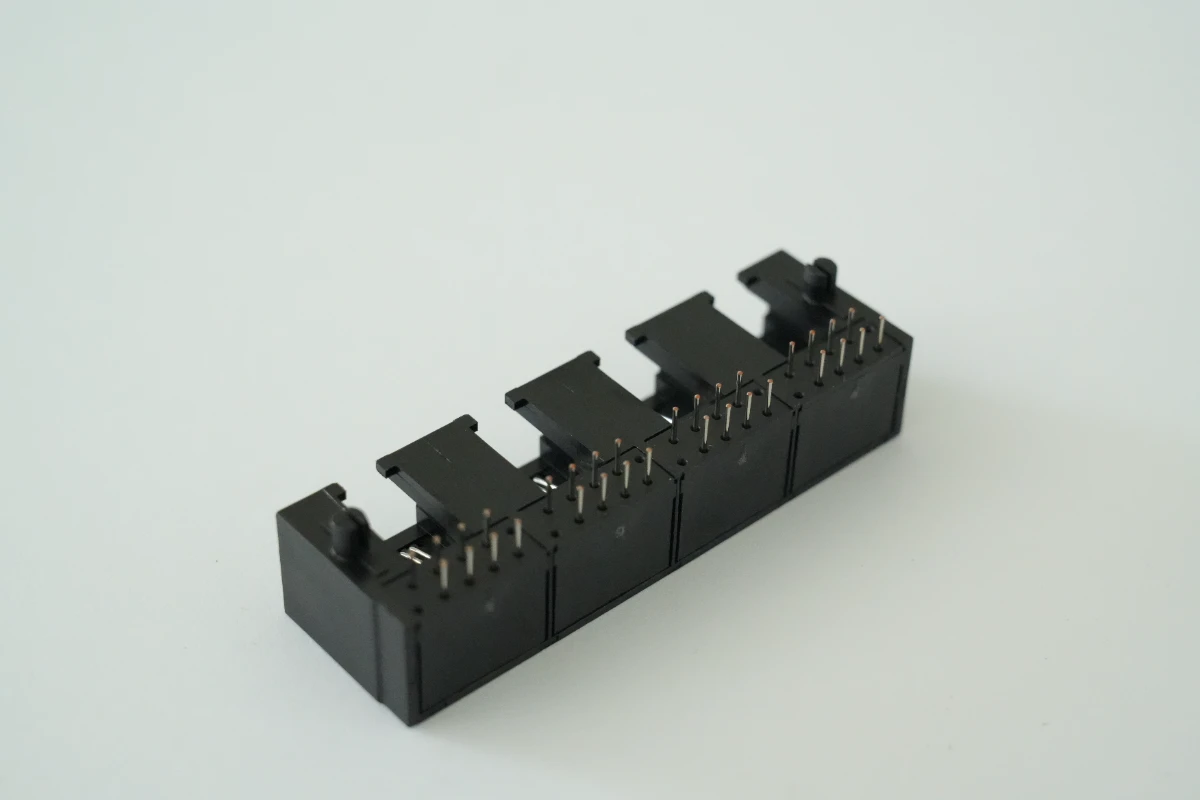

4口连体式RJ45网络接口母座
型号: JD4A-0011-00AM
应用领域
通信工业
1 / 3
1
2
3
详细描述
JD4A-0011-00AM 为标准 8P8C 规格 4 口 RJ45 网络接口母座，采用 4 口连体无灯无弹片结构，配备 SUS304 不锈钢外壳，防护性出众。外壳选用 PA9T 阻燃工程塑料，达 UL94V-0 阻燃等级，黑色无卤且符合 HSF 环保标准。端子采用磷青铜材质，经多层电镀处理，镀金触点导通稳定、抗氧化能力强。
产品单口额定电流 500mA，耐电压 AC500V，绝缘、接触电阻均满足行业标准，工作温度 - 30℃~+85℃，可适应复杂工况。适配标准 PCB 板，装配便捷，广泛应用于工控板、网络终端、通讯及安防设备。
产品特性
- 无内置弹片、无LED指示灯设计
- 带定位柱，安装定位精准，适配标准PCB布局
- 外壳采用PA9T耐高温阻燃工程塑料，阻燃等级达UL94V-0，黑色无卤材质，使用安全环保
- 接触端子采用高弹性磷青铜材质，导电性能优异，弹性稳定不易变形
- 符合行业通用RJ45接口标准，支持10/100/1000Mbps以太网数据传输
- 接触电阻低，导通性能稳定
- 绝缘电阻高，耐压性能优异，保障设备使用安全
- 接触端子采用分区电镀工艺
- 标准插装式设计
- 4口间距符合行业通用标准，与标准RJ45水晶头完全兼容
- 4口连体式一体化设计，节省PCB安装空间
技术规格
传输速率支持10/100/1000Mbps以太网传输
安装方式PCB插装式
接口数量4口连体
接口类型8P8C标准RJ45接口
接触电阻最大值45mΩ
环保标准符合HSF、RoHS环保规范
绝缘电阻DC 100V测试条件下，最小值100MΩ
阻燃等级UL94V-0
适配PCB板厚1.00±0.05mm
工作温度范围-30℃ ~ +85℃
额定工作电流500mA
