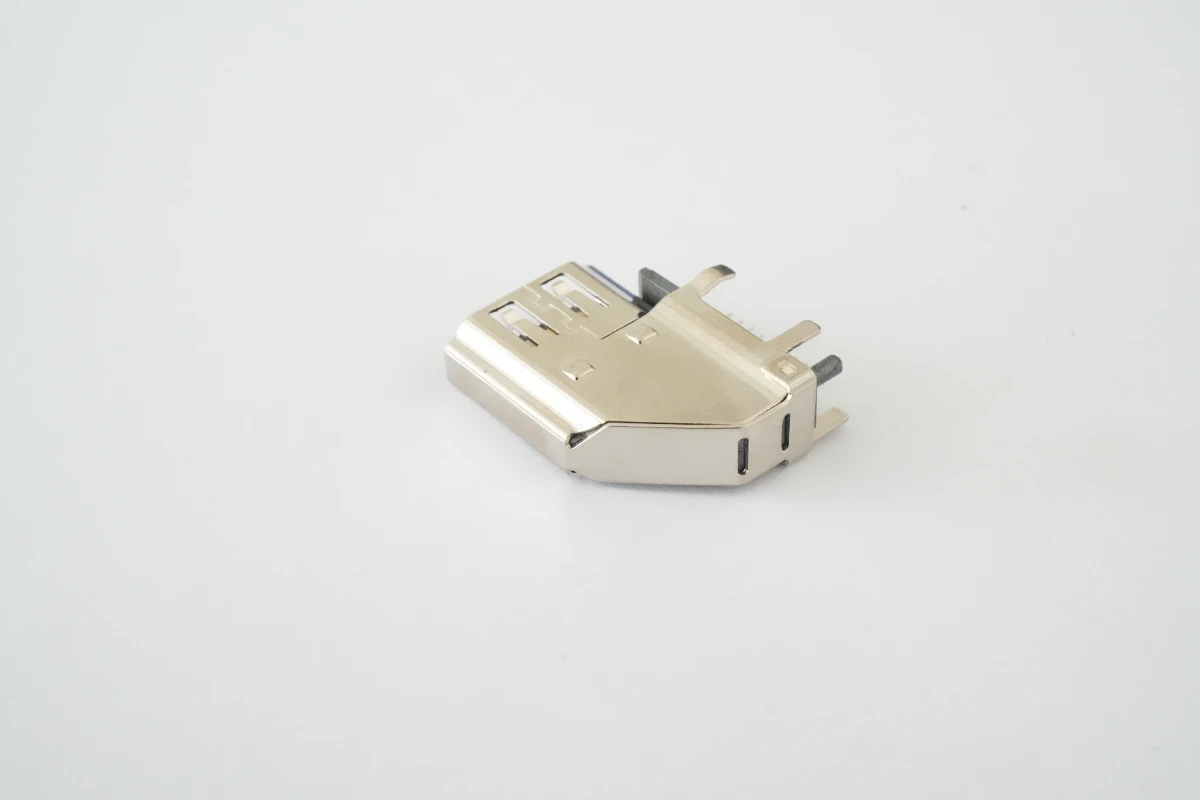

HDMI A型直立型连接器
型号: WHD-3001
应用领域
通信工业汽车
1 / 2
1
2
详细描述
WHD-3001 是一款标准 HDMI A 型直立式 19Pin 连接器母座，图纸版本为 A.0，完全兼容 HDMI 1.4/2.0 行业通用协议，专为 PCB 板载高清音视频信号传输场景设计，采用直立式 DIP 直插一体化结构，兼顾优异的高频传输性能、稳定的机械可靠性与便捷的安装适配性，是消费电子、工控显示、安防监控、车载影音等领域的通用型高清音视频连接器件
产品特性
- 采用HDMI A型标准直立式结构，适配行业通用标准，可直接替换同规格产品
- 超薄金属外壳设计，结构紧凑，节省设备内部空间，适配轻薄化设备设计需求
- 直立式DIP直插安装方式，焊接便捷，可实现PCB板上的精准定位，装配效率高
- 完全符合RoHS、无卤（HF）欧盟环保标准，可满足出口欧美、日韩等全球主流市场的合规要求
- 产品生产全流程可追溯，图纸版本、物料批次、生产信息均可查询，适配工业客户、品牌客户的供应链管理需求
- 采用行业通用标准设计，可直接替换同规格进口产品，国产化替代成本低
技术规格
耐电压500V AC R.M.S，持续1分钟
外壳厚度0.40mm
安装方式直立式DIP直插安装
接触电阻≤30mΩ MAX
环保合规符合RoHS
端子厚度0.20mm
绝缘电阻≥100MΩ MIN，500V DC条件下
额定电流0.5A MAX
适配PCB板厚度1.6mm
