网通连接器 / RJ45连接器系列

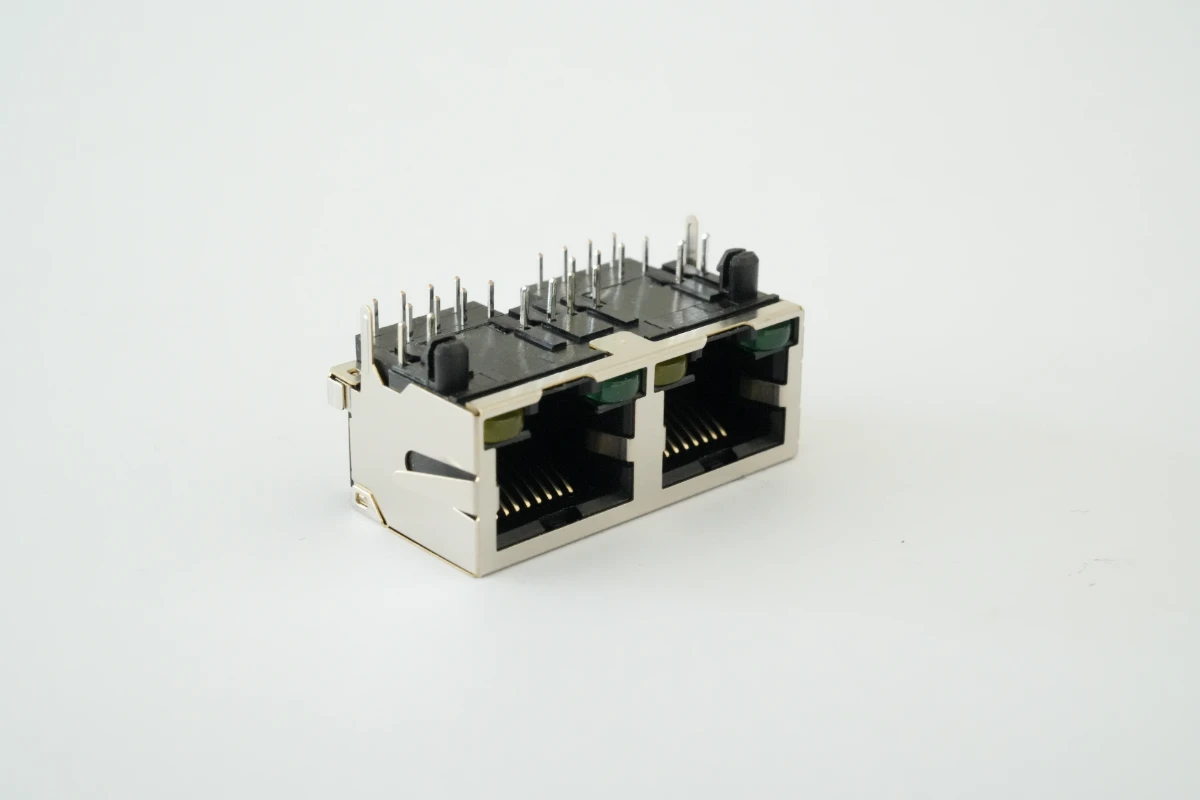

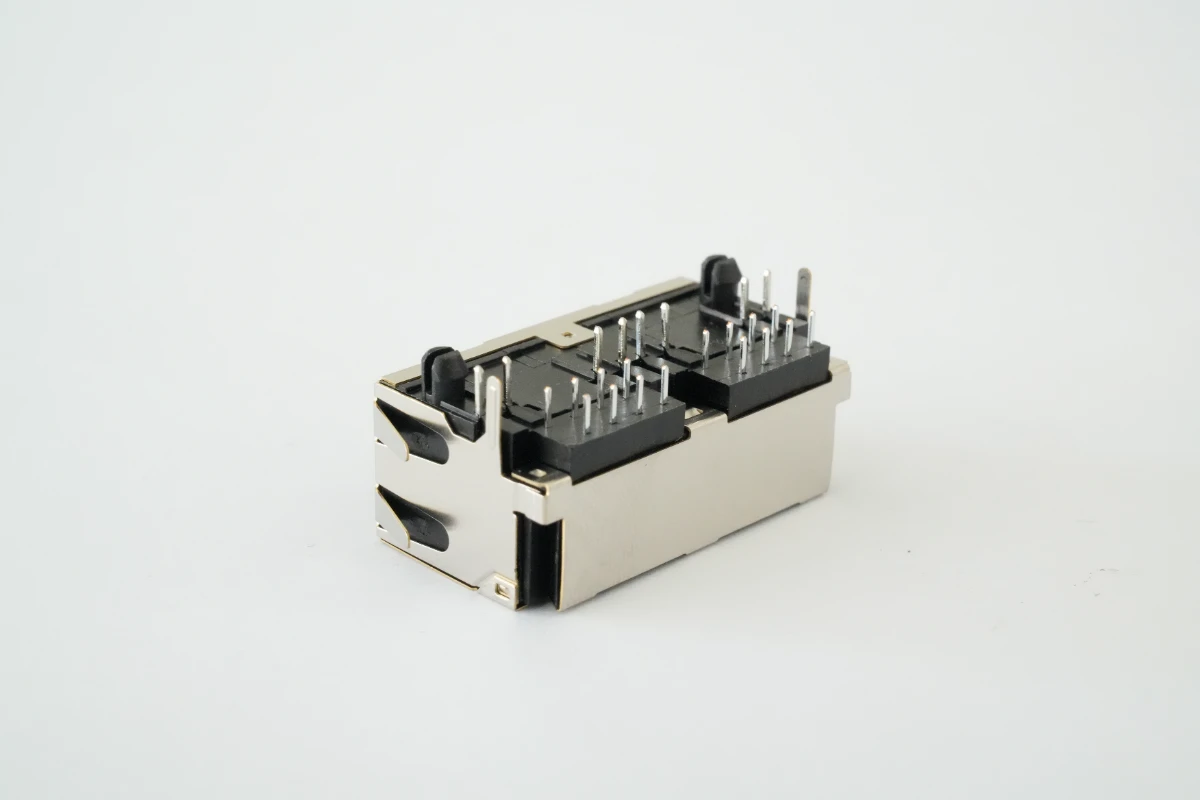

下折式1×2口8P8C RJ45连接器
型号: JM2-CH14-210S
应用领域
通信工业
1 / 3
1
2
3
详细描述
JM2-CH14-210S 为 1×2 口下折式 8P8C RJ45 连接器，采用 UL94V-0 阻燃 PBT 外壳，搭配 0.35mm 磷青铜触点，全域镍底镀金工艺，导电稳定、抗氧化耐磨。产品适配 2.54mm 标准 PCB 间距，下折式安装结构优化设备内部走线，适配薄型设备设计，内置左绿右黄双色 LED 指示灯，可实时反馈网络状态。工作温域覆盖 - 40℃~+85℃，适配工业级高低温环境，接口符合 FCC Part 68 通信标准，整体结构稳定、使用寿命长。
产品特性
- 1×2路8P8C标准接口，适配紧凑型多网口设备布局，节省PCB空间
- 优化设备内部走线，适配薄型设备设计，安装便捷
- UL94V-0防火等级PBT材质，适配工业级高温环境，安全稳定
- 磷青铜镀金触点，导电性能优异，抗氧化耐磨，保障长期信号传输稳定
- 内置左绿右黄双色LED指示灯，实时反馈网络连接与数据传输状态
- 符合FCC Part 68通信标准，HSF合规，适配全球主流通信设备认证要求
- -40℃~+85℃稳定工作，适配工控、安防、通信等多场景恶劣环境
- 2.54mm标准引脚间距，适配通用SMT焊接工艺，批量生产一致性高
技术规格
端口1×2双端口，8P8C标准接口
指示灯左绿右黄
合规标准FCC Part 68 Subpart F，HSF合规
外壳材质PBT黑色，UL94V-0阻燃等级
外形尺寸总长32.20mm，总宽12.70mm，总高17.50mm
安装方式下折式（BOTTOM）PCB安装，标准2.54mm引脚间距
工作温度-40℃ ~ +85℃
接触电阻≤20mΩ
接触端子磷青铜，厚度0.35mm
机械寿命≥1000次插拔
电镀工艺接触区域镀金，焊锡尾100u"以上镀锡，全区域50u"镍底
