网通连接器 / RJ45连接器系列

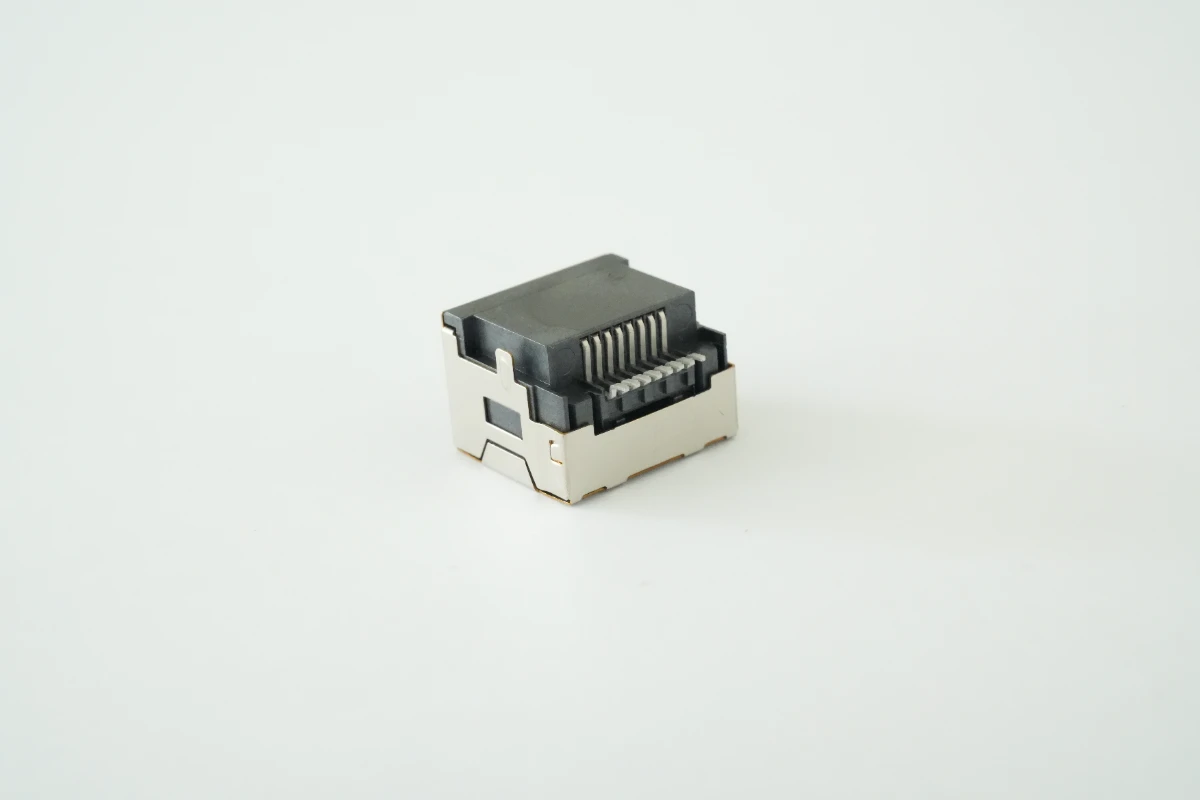

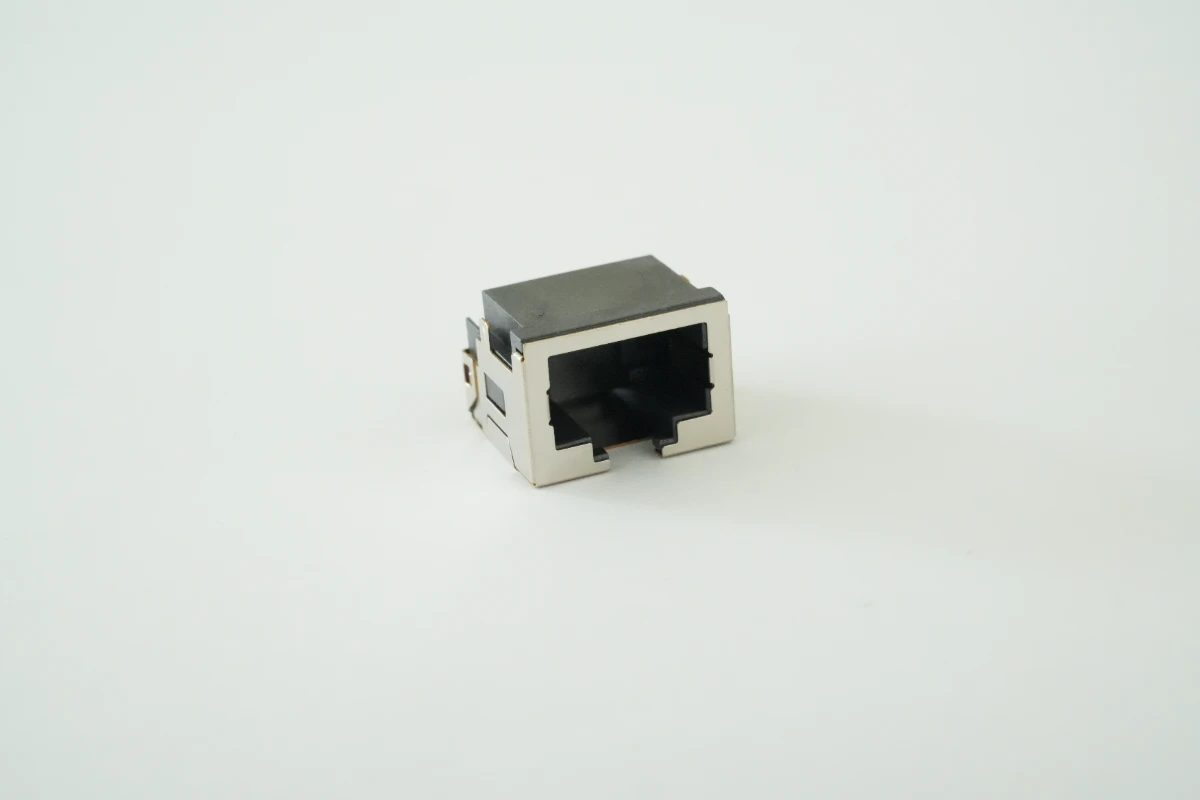

RJ45 8P8C 立式SMT网络接口母座（带屏蔽壳）
型号: JB1W-CG40-3201
应用领域
通信工业
1 / 3
1
2
3
详细描述
JB1W-CG40-3201 是符合 TIA/EIA-568 标准的 RJ45 8P8C 立式 SMT 网络接口母座，核心采用 UL94 V-0 级阻燃绝缘主体、高弹性磷青铜端子与金属屏蔽壳，端子接触区镀金、焊脚雾锡，导通与可焊性能优异。产品电气性能稳定，高绝缘电阻、低接触阻抗，耐压性能达标，数据传输稳定；机械性能可靠，插拔寿命≥1000 次，长期使用不易松动变形。产品工艺精良，可耐受 260℃高温回流焊，符合 RoHS、HSF 无卤环保要求，广泛适配交换机、路由器、工控设备、网络终端等各类网络通信设备。
产品特性
- 符合TIA/EIA-568标准，8P8C全塑设计，数据传输稳定无丢包
- UL94 V-0阻燃绝缘主体，高弹性磷青铜端子，金属屏蔽壳抗干扰
- 端子分区镀金镀锡，接触导通稳定，焊脚可焊性优异，适配SMT贴片
- 高绝缘电阻、低接触阻抗，耐压性能达标，无短路、漏电风险
- 千次循环插拔寿命，插拔力合规，长期使用不易松动变形
- 可耐受260℃高温回流焊，-40℃~+85℃宽温工作，适配复杂环境
- 符合RoHS、无卤环保要求，无有害物质，支持全球出货
- 标准RJ45接口，兼容主流交换机、路由器、工控设备、网络终端等
技术规格
端子高弹性磷青铜；接触区镀金≥100μ"；焊脚雾锡≥50μ"
拔出力≥10N
插入力≤20N
工作温度-40℃ ~ +85℃
接口类型8P8C 全塑型，带金属屏蔽壳
接触电阻≤30mΩ
插拔寿命≥1000次循环
环保标准符合RoHS欧盟环保规范、HSF无卤环保要求
绝缘主体UL94 V-0级高温热塑性塑胶（PA9T/PA6T）
绝缘电阻≥1000MΩ
耐压性能1000V AC，1分钟无击穿、无飞弧
