网通连接器 / RJ45连接器系列

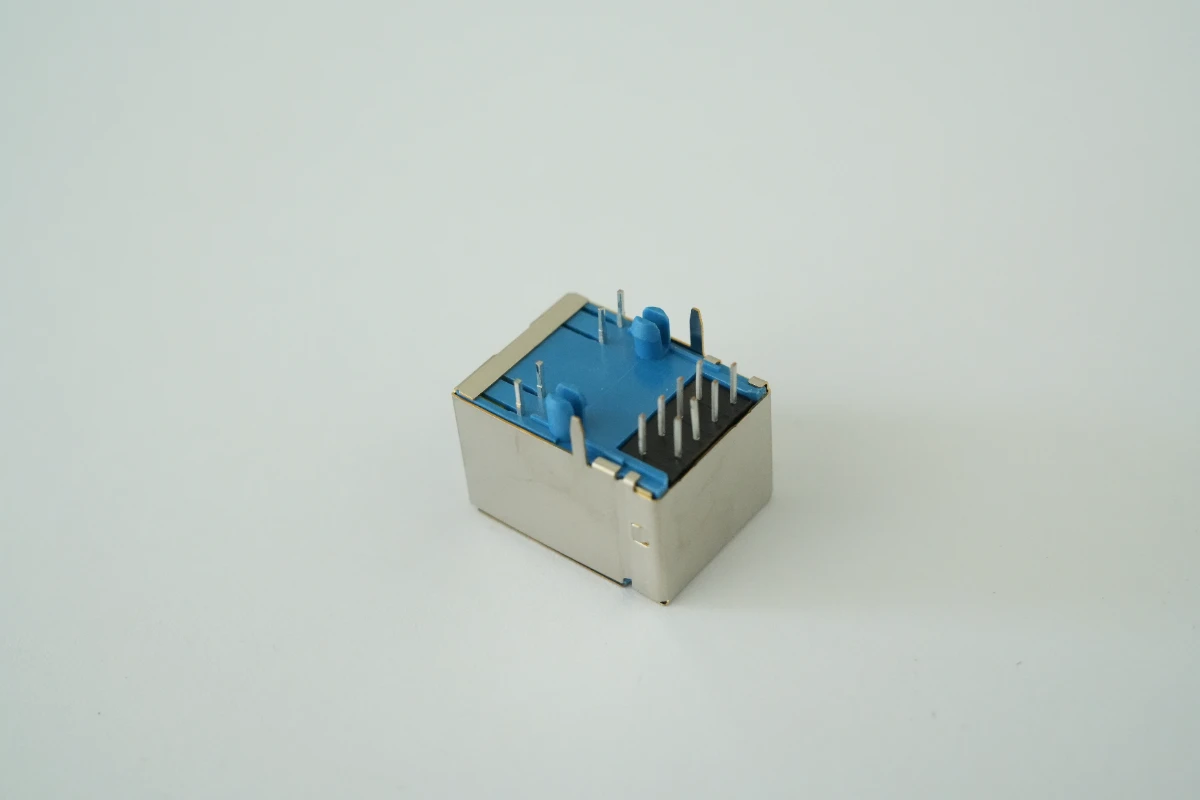

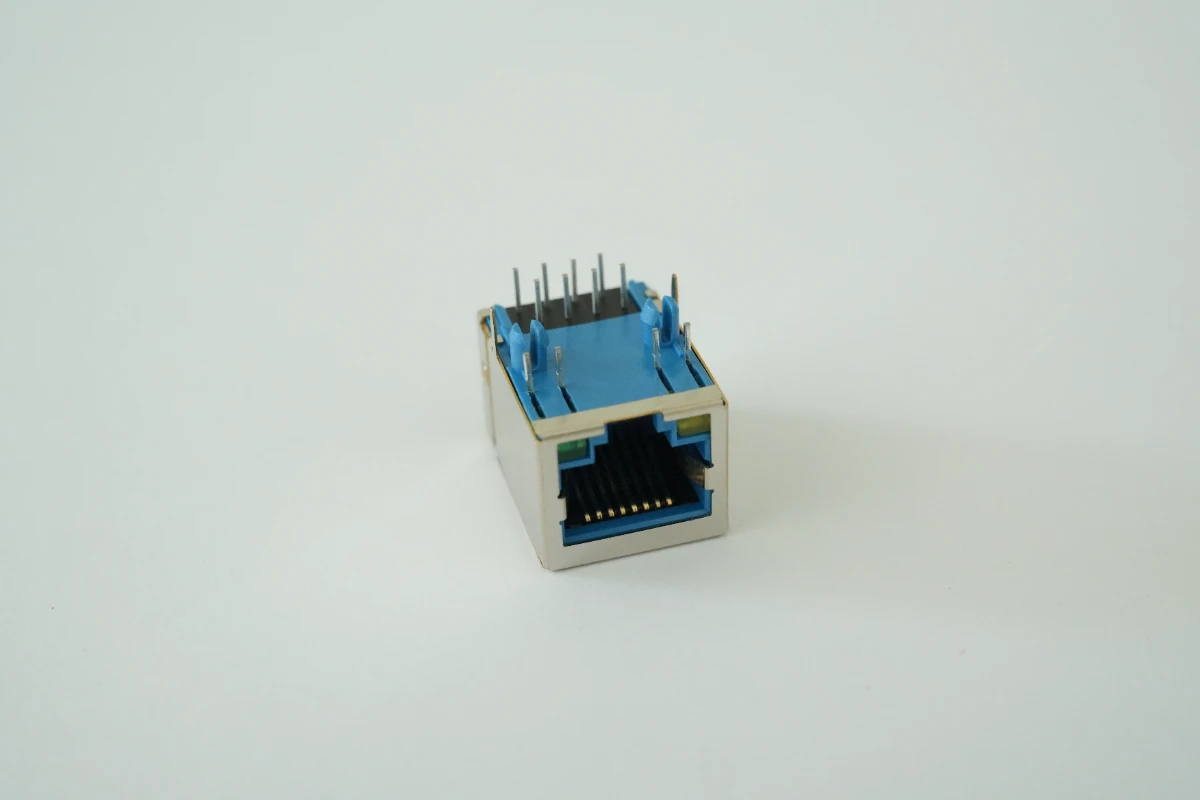

RJ45 带灯网络接口母座
型号: JDCA-D4B1-YG1C-1
应用领域
通信工业
1 / 3
1
2
3
详细描述
JDCA-D4B1-YG1C-1 为标准 8P8C 规格带灯 RJ45 网络接口母座，支持 10/100/1000Mbps 以太网传输，内置双色 LED 状态指示灯，配备 SUS304 不锈钢屏蔽外壳，防护与抗干扰性能出众。外壳选用 PA9T 阻燃工程塑料，达 UL94V-0 阻燃等级，黑色无卤且符合 HSF 环保标准。端子采用磷青铜材质，经多层电镀处理，镀金触点导通稳定、抗氧化能力强。
产品额定电流 500mA，耐电压 AC500V，绝缘、接触电阻均满足行业标准，工作温度 - 30℃~+85℃，可适应复杂工况。适配标准 PCB 板，装配便捷，广泛应用于笔记本电脑、工控板、网络终端、通讯及安防设备。
产品特性
- 8P8C标准接口，带双色LED指示灯（左黄右绿），带金属屏蔽外壳，无弹片
- 外壳采用PBT聚酯材料，UL94V-0阻燃等级，蓝色带玻璃纤维；接触端子为0.35mm厚磷青铜；屏蔽壳为0.25mm厚铜合金
- 接触端子镀金+焊脚区域镀哑光锡，提升导通稳定性与可焊性；屏蔽壳整体镀镍，防腐耐磨
- 符合FCC Rules and Regulations PART 68, SUBPART F规范，接触稳定可靠，适配10/100/1000Mbps以太网传输
- 适配标准PCB布局，PCB尺寸公差±0.05mm，通用尺寸公差执行行业标准，安装便捷
- 工业级设计，可适应复杂高低温工况，广泛应用于工控板、网络终端、通讯设备等场景
技术规格
屏蔽壳整体镀镍
合规标准符合FCC Rules and Regulations PART 68, SUBPART F
外壳材质PBT聚酯，UL94V-0阻燃等级，蓝色带玻璃纤维
引脚间距1.27mm（典型值）
接触端子镀金，焊脚区域镀哑光锡
角度公差±1°
长×宽×高21.34mm×16.51±0.05mm×14.48±0.05mm
屏蔽壳厚度0.25mm
屏蔽壳材质铜合金
接触端子厚度0.35mm
接触端子材质磷青铜
