网通连接器 / SFP系列

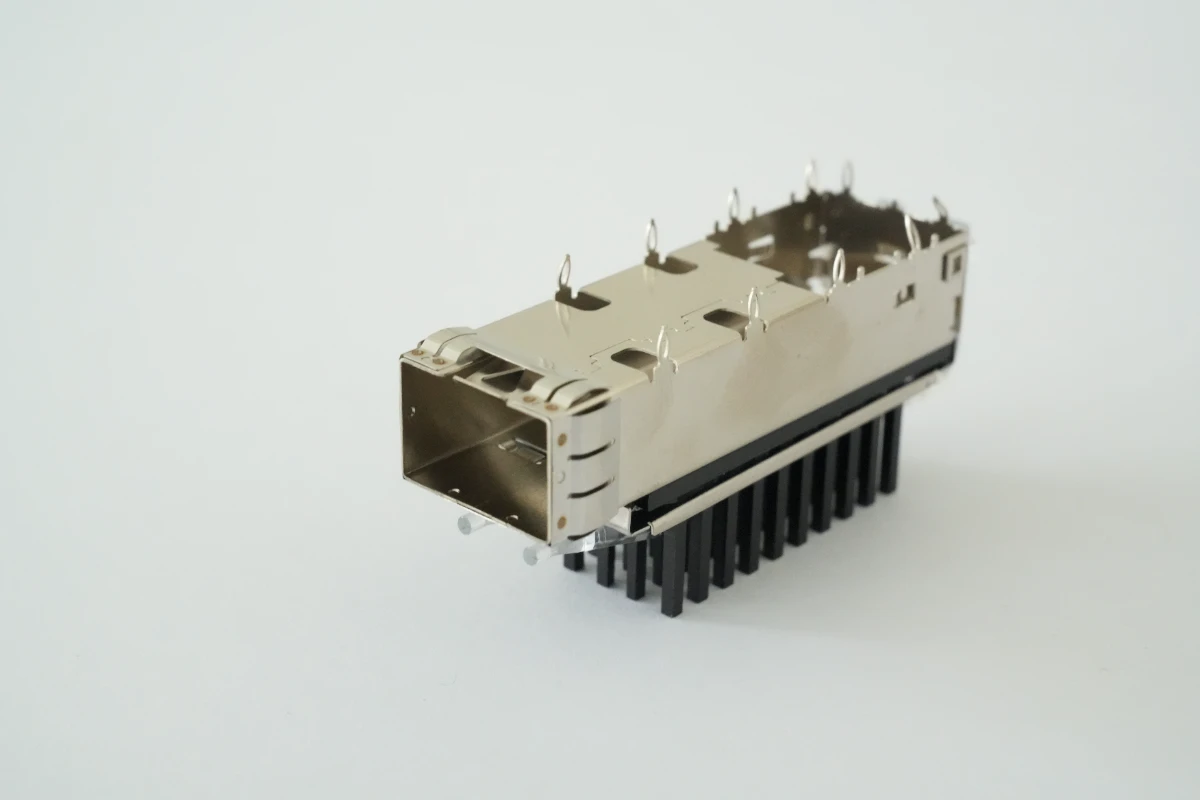

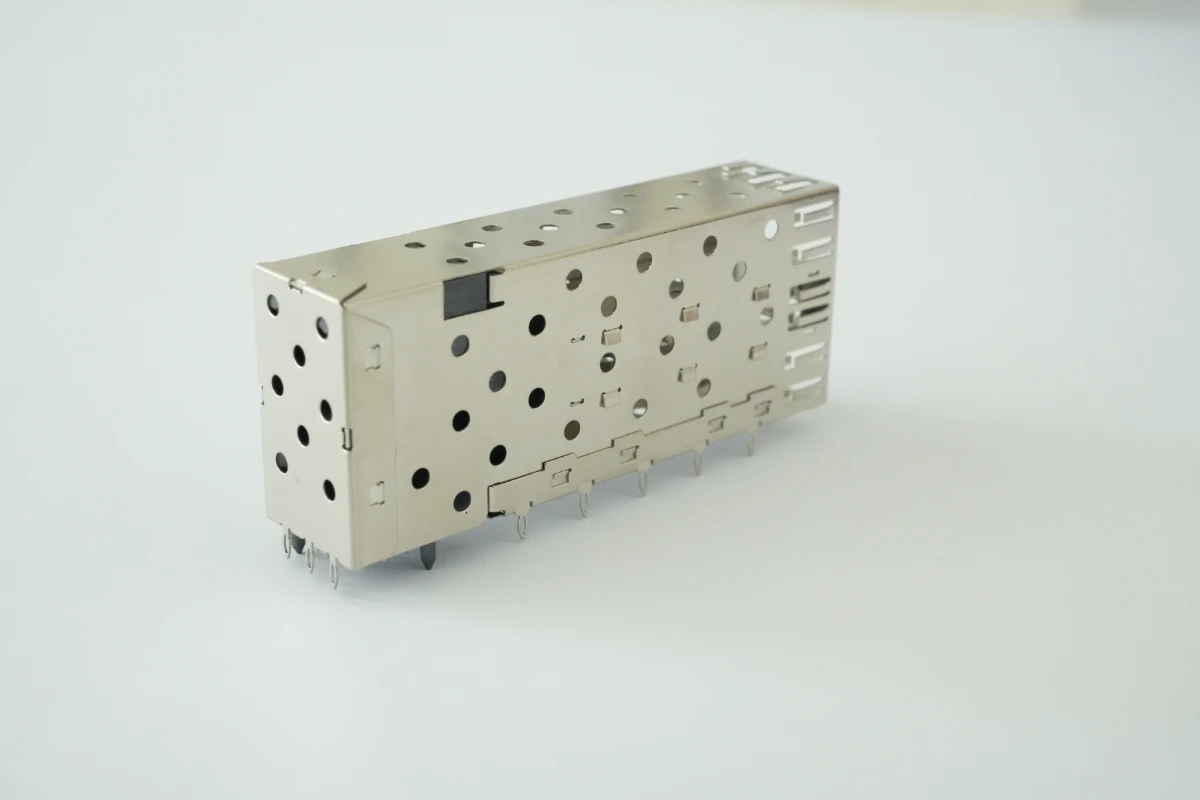

SFP+单口笼子连接器（带一体式导光柱、一体化集成结构）
型号: SFW11-4111-282N-04A
应用领域
通信工业
1 / 3
1
2
3
详细描述
SFW11-4111-282N-04A 为工业级 SFP + 单口笼子连接器，遵循 SFP MSA 标准，配备双导光柱与黑色氧化铝制散热片，壳体采用镀镍洋白铜材质，搭配不锈钢弹片。产品采用 PCB 板载安装，适配回流焊、波峰焊工艺，支持最高 10Gbps 传输，工作温度区间 - 40℃~+85℃，存储温度可达 - 55℃~+85℃。它兼具优良电磁屏蔽与散热能力，插拔顺畅、状态显示直观，整体符合 RoHS 环保要求，采用托盘包装，适用于工业交换机、路由器、光纤收发器等各类网络通信设备。
产品特性
- 符合SFP MSA行业标准，适配所有主流SFP+光模块
- 支持最高10Gbps传输，信号稳定无丢包、无串扰
- -40℃~+85℃超宽温工作，适配复杂恶劣工业环境
- 全包裹洋白铜壳体，360°电磁屏蔽，抗干扰能力强
- 单口一体化设计，尺寸小巧，大幅节省PCB安装空间
- 一体式导光柱+弧形弹片，插拔顺畅，模块状态清晰可见
- 标准PCB安装，适配回流/波峰焊，支持自动化产线上料
- UL94V-0最高阻燃等级，符合RoHS/无卤环保要求
- 工业交换机、路由器、物联网网关、光纤收发器、安防监控设备等
技术规格
端口1个
PCB板厚推荐2.36mm；最小1.57mm
导光柱透明聚碳酸酯（PC），高透光度抛光处理
插拔力11.5N ~ 40N
信号端子磷青铜（C5191），厚度0.20mm，接触区镀金≥30μ"，焊脚区雾锡≥150μ"
塑胶主体高温LCP塑胶，本色黑色，符合UL94V-0最高阻燃等级
存储温度-55℃ ~ +105℃
安装方式PCB板载压接式
屏蔽壳体洋白铜（C7701），厚度0.25mm，全表面镀镍≥30μ"
工作温度-40℃ ~ +85℃（工业级宽温）
接触电阻≤30mΩ
