网通连接器 / SFP系列
SFP+ 2×2四端口笼子连接器
型号: SFPW22-2141-G018-01
应用领域
通信工业
1 / 3
1
2
3
详细描述

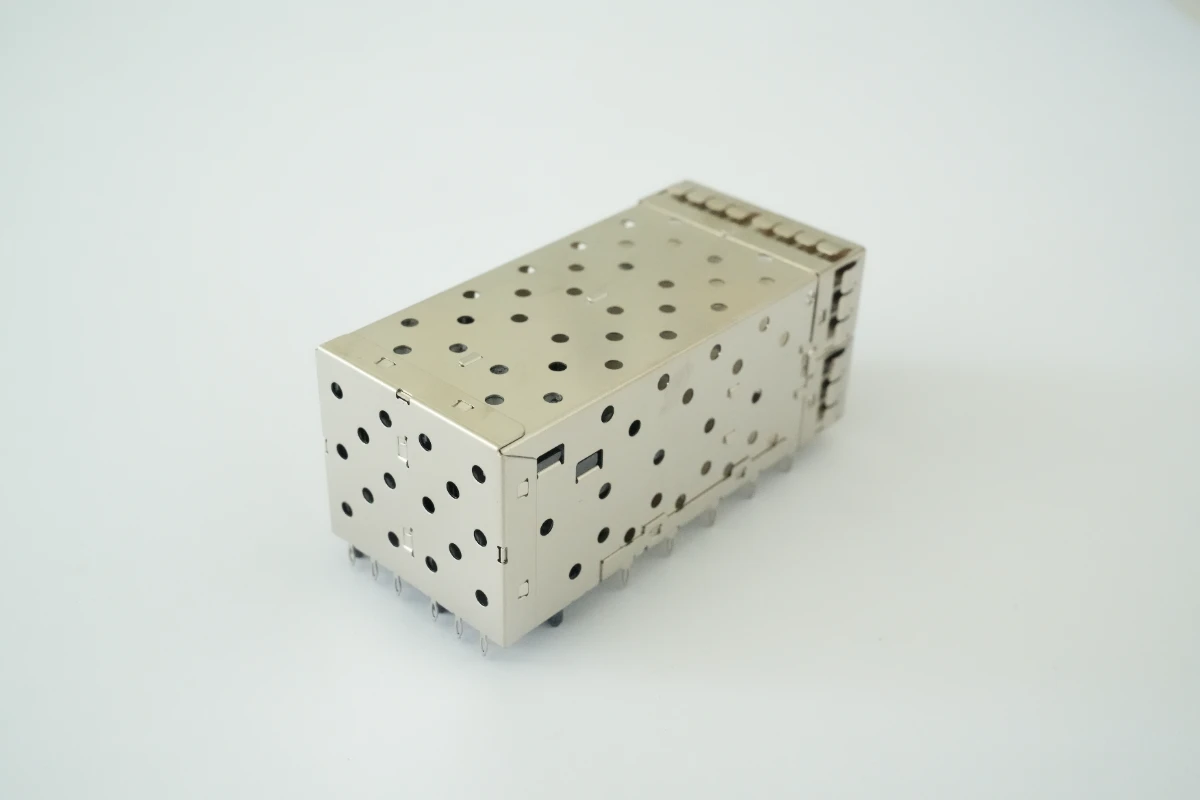

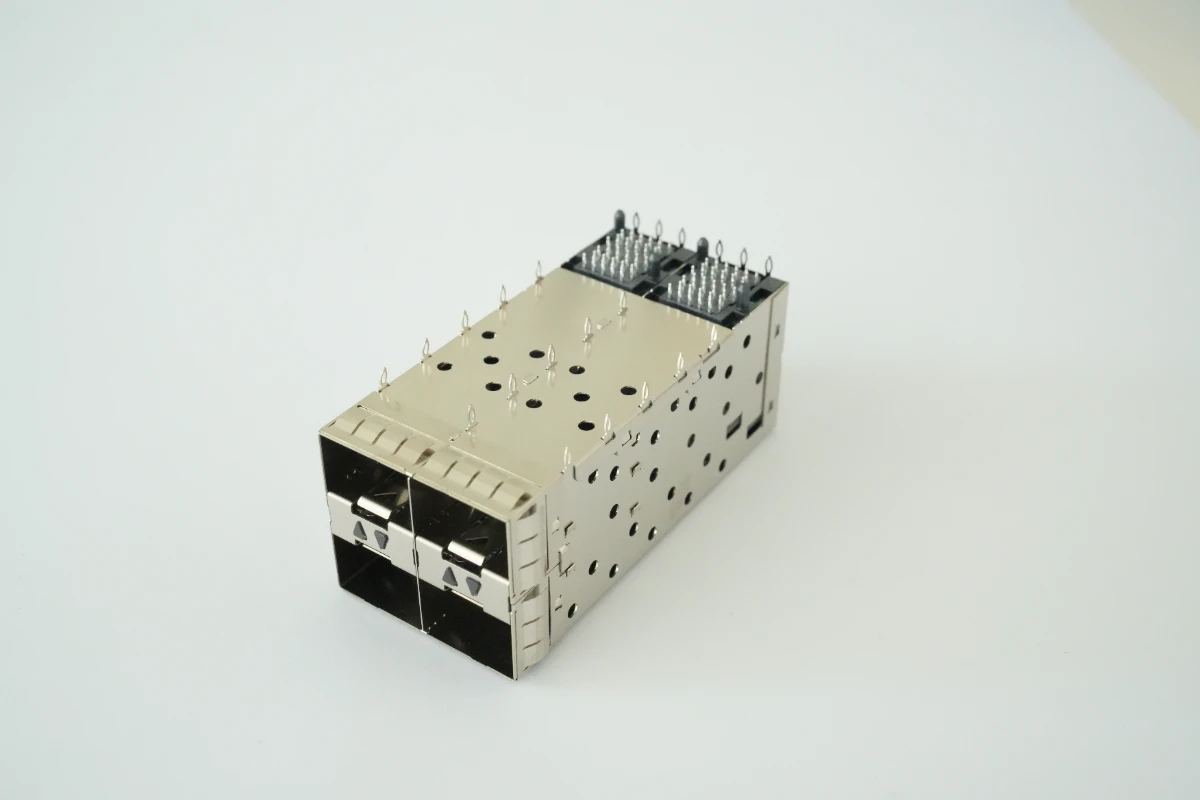

SFPW22-2141-G018-01 是工业级 SFP+ 2×2 四端口一体化笼子连接器，严格遵循 SFP MSA 多源协议行业标准，图纸版本为 A.0，集成屏蔽壳体、连接端子、塑胶基座、弧形锁紧弹片、透明导光柱于一体，采用板载安装设计，完美适配主流 SFP + 光模块。产品兼顾高密度端口布局、优异的电磁屏蔽性能、稳定的高速信号传输能力与工业级宽温环境耐受性，是工业交换机、企业级路由器、物联网网关、数据中心接入设备等网络通信终端的核心配套连接器件，整体工艺与尺寸精度完全满足批量工业化生产要求。
产品特性
- 2×2四端口高密度布局，大幅节省PCB空间，适配多端口网络设备
- 优质洋白铜外壳+镀金端子，镍锡复合镀层，提升可焊性与抗氧化能力
- 全包裹金属外壳，优异的电磁屏蔽性能，同时兼具良好的导热散热效果
- 一体式透明导光柱，直观显示模块运行状态，简化整机结构设计
- 不锈钢弧形弹片，插拔顺畅、锁定牢固，长期使用不易松脱
- -40℃~+85℃工业级宽温运行，高低温环境下性能稳定
- UL94V-0阻燃材质，托盘包装，适配自动化焊接与批量工业化生产
- 应用于工业交换机、企业级路由器、防火墙、服务器、通信基站设备
技术规格
外壳镀镍≥30μ"
弹片不锈钢，厚度0.20mm
端子接触区镀金≥30μ"，焊脚镀雾锡≥150μ"
导光柱透明聚碳酸酯
信号端子磷青铜，厚度0.20mm
包装形式托盘包装
塑胶主体高温LCP，UL94V-0阻燃等级
存储温度-55℃ ~ +105℃
屏蔽外壳洋白铜（C7701），厚度0.25mm
工作温度-40℃ ~ +85℃
环保合规符合RoHS欧盟环保标准、HSF无卤要求
