网通连接器 / SFP系列

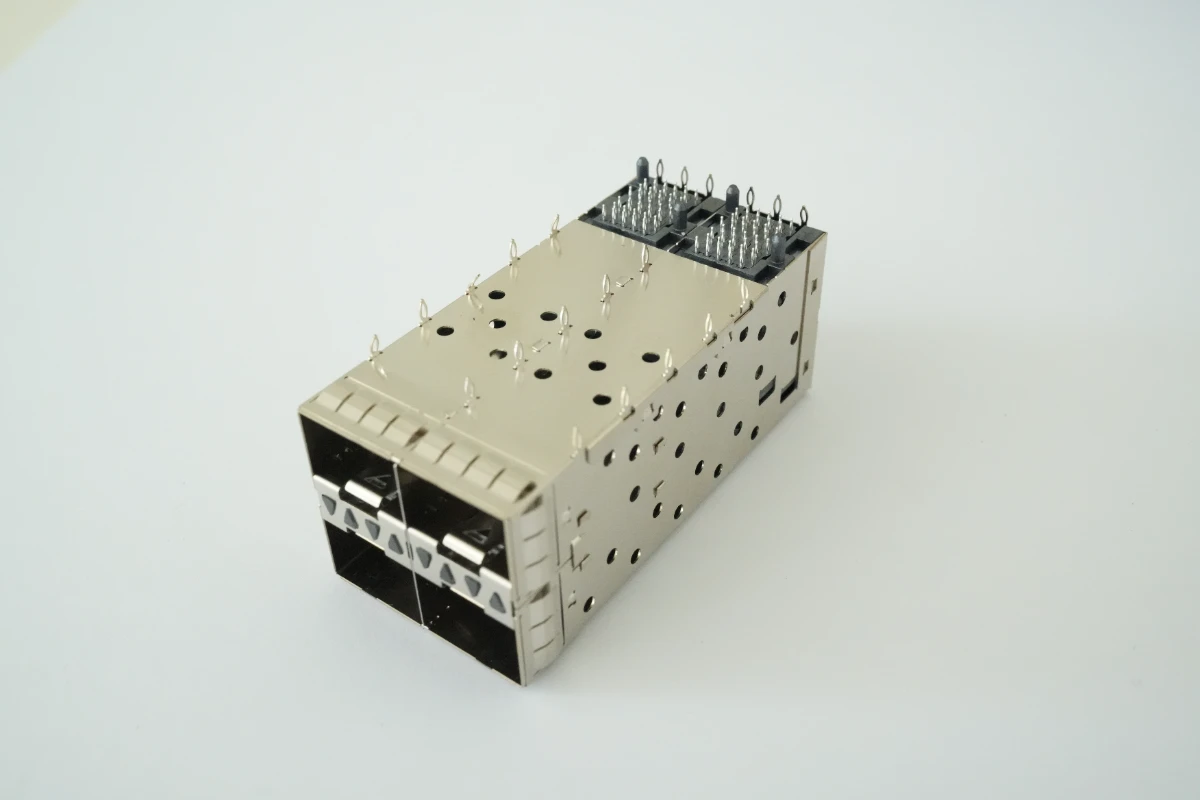

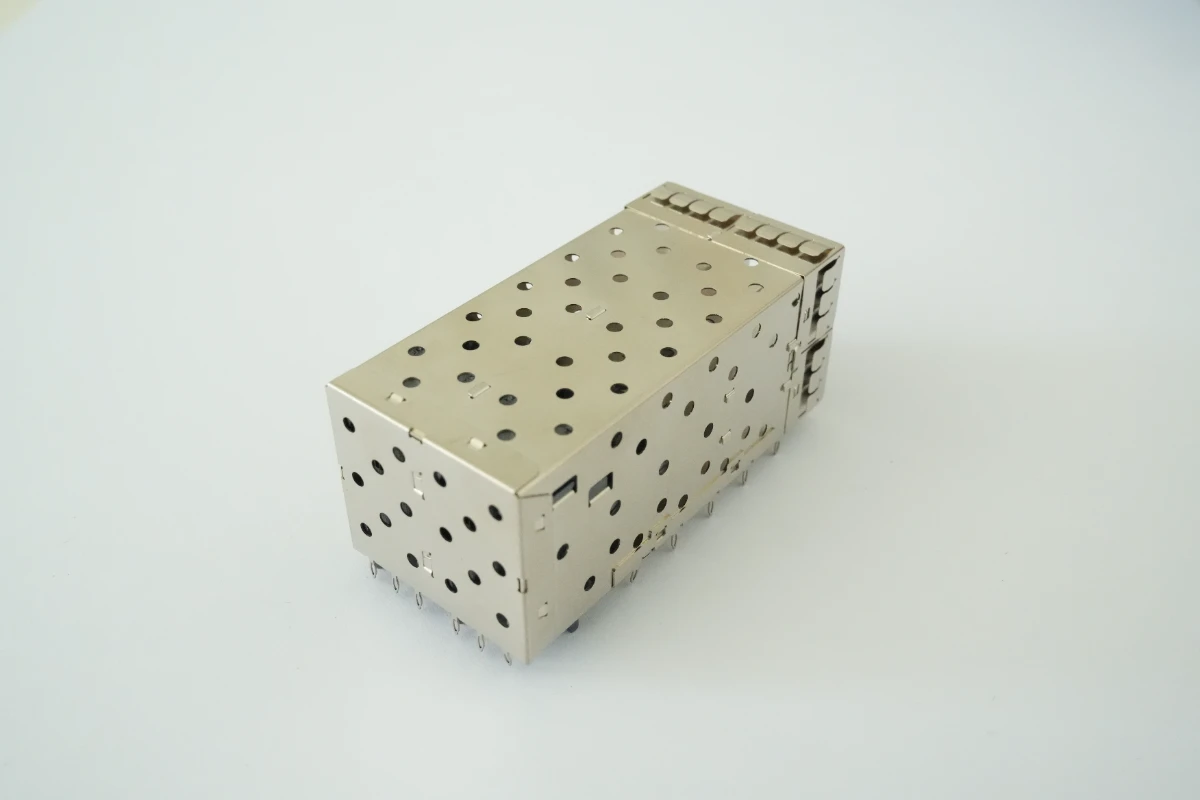

SFP+ 2×2四端口笼子连接器（带导光柱、弧形弹片）
型号: SFPW22-2141-G038-01
应用领域
通信工业
1 / 3
1
2
3
详细描述
SFPW22-2141-G038-01 是工业级 SFP+ 2×2 四端口一体化笼子连接器，严格遵循 SFP MSA 多源协议行业标准，图纸版本为 A.0，集成屏蔽壳体、连接端子、塑胶基座、弧形锁紧弹片、透明导光柱于一体，采用 PCB 板载压接式安装设计，完美适配主流 SFP + 光模块。产品兼顾高密度端口布局、优异的电磁屏蔽性能、稳定的高速信号传输能力与工业级宽温环境耐受性，是工业交换机、企业级路由器、物联网网关、数据中心接入设备等网络通信终端的核心配套连接器件。
产品特性
- 2×2四端口并排紧凑布局，在有限PCB空间内实现端口密度翻倍，大幅缩减整机安装空间，完美适配小型化、高密度网络设备设计需求
- 全包裹洋白铜屏蔽壳体，形成360°完整电磁屏蔽层，有效抑制EMI/RFI电磁干扰，保障高速信号传输的稳定性与完整性，适配工业复杂电磁环境
- 镀金端子+镍锡复合镀层工艺，接触电阻低、信号损耗小，可稳定支持最高10Gbps高速传输，同时向下兼容多速率SFP模块，无丢包、无错码
- 一体式透明导光柱，直观显示模块运行状态，无需额外设计导光结构；不锈钢弧形弹片，插拔顺畅、锁定牢固，长期使用不易松脱；内置防呆结构，避免模块反向插入损坏
- 一体式透明导光柱，直观显示模块运行状态，无需额外设计导光结构；不锈钢弧形弹片，插拔顺畅、锁定牢固，长期使用不易松脱；内置防呆结构，避免模块反向插入损坏
- 不锈钢弹片+加固壳体结构，抗震动、抗冲击性能优异，可承受工业级15G冲击无脱落、无信号中断，适配车载、轨道交通等震动工况
- 标准PCB板载安装设计，完美适配回流焊、波峰焊工艺，可承受260℃高温焊接；托盘包装适配自动化产线上料，无需人工分拣，大幅提升生产效率
- 应用于工业交换机、工业路由器、物联网网关、光纤收发器、通信基站设备、企业级网络设备、安防监控主机、车载通信设备等
技术规格
端口2行2列四端口并排布局
导光柱透明聚碳酸酯，高透光度抛光处理
插拔力11.5N ~ 40N
传输速率支持最高10Gbps，向下兼容1.25Gbps/2.5Gbps/5Gbps
信号端子磷青铜，厚度0.20mm；接触区镀金≥30μ"，焊脚区雾锡≥150μ"，底层镀镍打底
塑胶主体高温LCP塑胶，UL94V-0最高阻燃等级
存储温度-55℃ ~ +105℃
安装方式PCB板载压接式安装
屏蔽壳体洋白铜（C7701），厚度0.25mm；全表面镀镍≥30μ"
工作温度-40℃ ~ +85℃（工业级宽温）
弹片材质
同类产品
更多 (4)
1 / 3
1
2
3
产品特性
- 2×2四端口并排紧凑布局，在有限PCB空间内实现端口密度翻倍，大幅缩减整机安装空间，完美适配小型化、高密度网络设备设计需求
- 全包裹洋白铜屏蔽壳体，形成360°完整电磁屏蔽层，有效抑制EMI/RFI电磁干扰，保障高速信号传输的稳定性与完整性，适配工业复杂电磁环境
- 镀金端子+镍锡复合镀层工艺，接触电阻低、信号损耗小，可稳定支持最高10Gbps高速传输，同时向下兼容多速率SFP模块，无丢包、无错码
- 一体式透明导光柱，直观显示模块运行状态，无需额外设计导光结构；不锈钢弧形弹片，插拔顺畅、锁定牢固，长期使用不易松脱；内置防呆结构，避免模块反向插入损坏
- 一体式透明导光柱，直观显示模块运行状态，无需额外设计导光结构；不锈钢弧形弹片，插拔顺畅、锁定牢固，长期使用不易松脱；内置防呆结构，避免模块反向插入损坏
- 不锈钢弹片+加固壳体结构，抗震动、抗冲击性能优异，可承受工业级15G冲击无脱落、无信号中断，适配车载、轨道交通等震动工况
- 标准PCB板载安装设计，完美适配回流焊、波峰焊工艺，可承受260℃高温焊接；托盘包装适配自动化产线上料，无需人工分拣，大幅提升生产效率
- 应用于工业交换机、工业路由器、物联网网关、光纤收发器、通信基站设备、企业级网络设备、安防监控主机、车载通信设备等
