网通连接器 / SFP系列

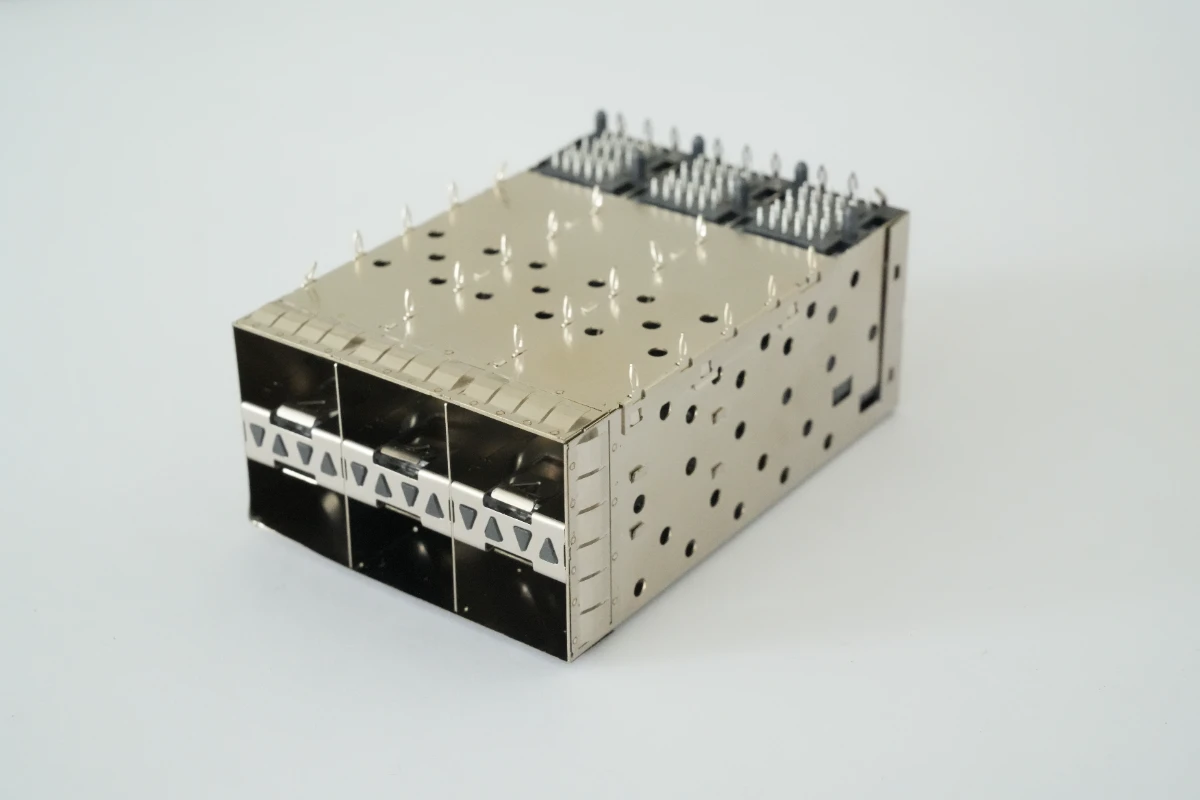

SFP+ 2×3六端口笼子连接器
型号: SFPW23-2141-G035-01
应用领域
通信工业
1 / 2
1
2
详细描述
SFPW23-2141-G035-01 是工业级 SFP+ 2×3 六端口一体化笼子连接器，严格遵循 SFP MSA 多源协议行业通用标准，图纸版本为 A.0，集成全包裹屏蔽壳体、高速信号端子、高温塑胶基座、弧形锁紧弹片、透明导光柱于一体，采用 PCB 板载压接式安装设计，完美适配行业主流 SFP + 光模块。产品兼顾超高密度端口布局、优异的电磁屏蔽性能、稳定的 10Gbps 级高速信号传输能力与工业级宽温环境耐受性，是工业交换机、企业级路由器、物联网网关、数据中心接入设备、通信基站等网络通信终端的核心配套连接器件。
产品特性
- 2×3六端口紧凑布局，端口密度翻倍，大幅节省PCB空间，适配小型化高密度设备设计
- 一体式导光柱，状态显示清晰；弧形弹片插拔顺畅、锁定牢固；内置防呆结构，避免模块插反损坏
- 全包裹洋白铜壳体，360°电磁屏蔽，抗干扰能力强；导热性能优异，快速导出模块热量，提升运行稳定性
- -40℃~+85℃超宽温工作，工业级防锈抗老化材质，适配复杂环境长期稳定运行
- 镀金端子+镍锡复合镀层，接触电阻低、抗氧化强，保障高速信号低损耗传输，无丢包错码
- 标准PCB压接安装，适配回流/波峰焊，耐260℃高温；托盘包装适配自动化产线，降低生产成本
- UL94V-0阻燃等级，符合RoHS/无卤环保要求；产品全流程可追溯，适配出口与品牌配套需求
- 工业交换机/路由器、物联网网关、光纤收发器、通信基站、企业级网络设备、安防监控、车载通信、医疗检测设备等
技术规格
端口2行3列六端口集成设计
抗冲击15G，无脱落、无信号中断
插拔力11.5N ~ 40N
传输速率最高10Gbps，向下兼容1.25Gbps/2.5Gbps/5Gbps
信号端子磷青铜，接触区镀金≥30μ"，焊脚镀雾锡≥150μ"
包装方式托盘包装
存储温度-55℃ ~ +105℃
安装方式PCB板载压接式安装
屏蔽壳体洋白铜（C7701），全表面镀镍≥30μ"
接触电阻≤30mΩ
机械寿命≥100次插拔循环
