网通连接器 / SFP系列

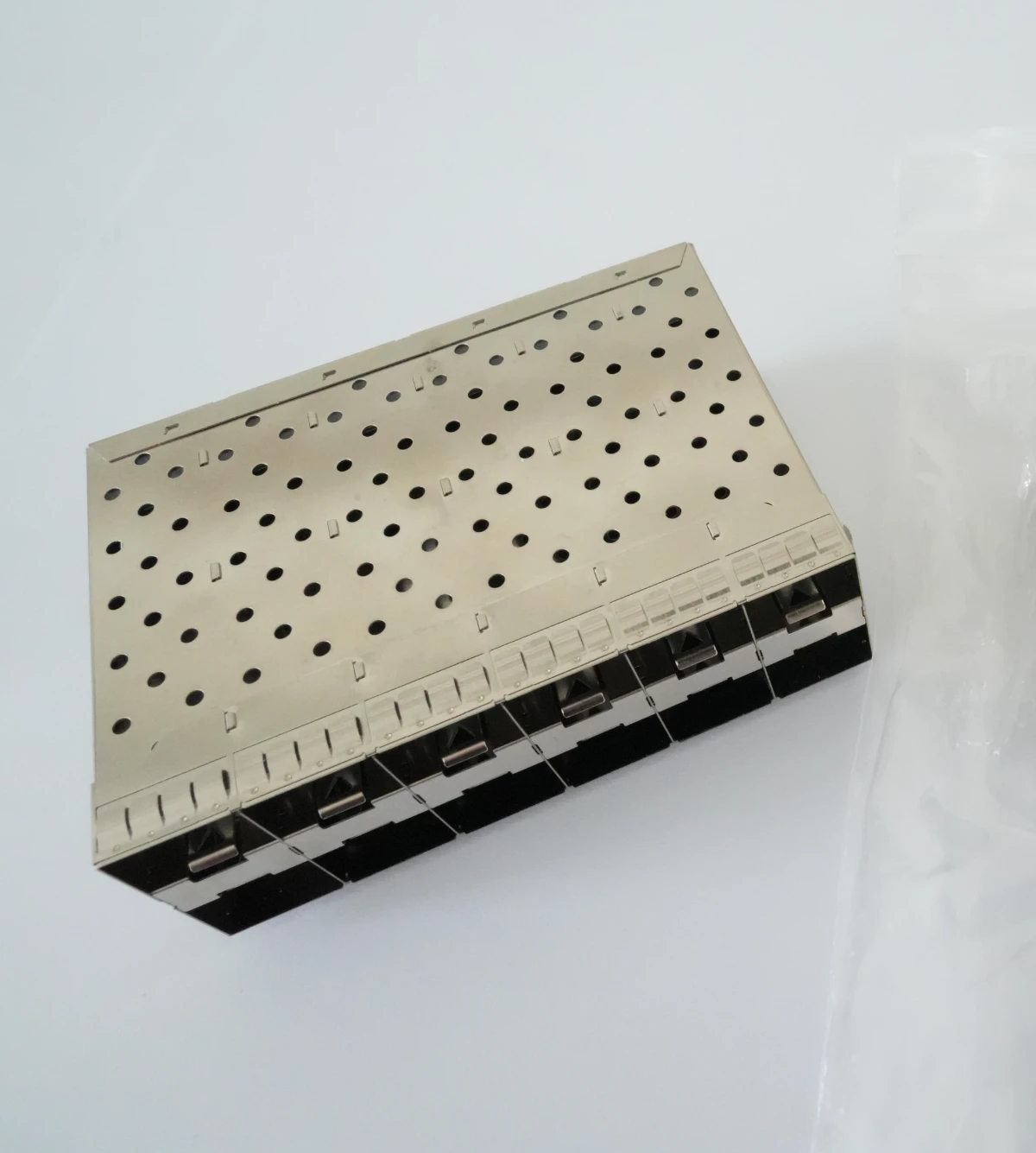

SFP+ 2×6十二端口笼子连接器
型号: SFPW26-2141-G008-01
应用领域
通信工业
1 / 2
1
2
详细描述
FPW26-2141-G008-01 是工业级 SFP+ 2×6 十二端口一体化笼子连接器，严格遵循 SFP MSA 行业通用标准，为同系列端口密度最高的型号。产品集成全包裹洋白铜屏蔽壳体、高速镀金信号端子、弧形锁紧弹片与一体式透明导光柱，采用 PCB 板载压接式安装，完美适配回流 / 波峰焊工业化焊接工艺。
产品支持最高 10Gbps 高速传输，可在 - 40℃~+85℃工业宽温环境下稳定工作，具备优异的电磁屏蔽、抗震动抗冲击性能，完全符合 RoHS 欧盟环保标准，核心适配工业交换机、企业级路由器、数据中心设备、通信基站等超高密度网络通信终端。
产品特性
- 2×6十二端口紧凑布局，端口密度最大化，大幅节省PCB空间，适配小型化超高密度网络设备
- 一体式导光柱，状态显示清晰；弧形弹片插拔顺畅、锁定牢固；防呆结构避免模块插反损坏
- 全包裹洋白铜壳体，360°电磁屏蔽抗干扰；阵列式散热开孔，快速导出热量，提升运行稳定性
- -40℃~+85℃超宽温工作，工业级防锈抗老化材质，适配复杂环境长期稳定运行
- 镀金端子+镍锡复合镀层，接触电阻低、抗氧化强，保障10Gbps高速信号低损耗无丢包传输
- 标准PCB压接安装，适配回流/波峰焊工艺；托盘包装支持自动化产线，降低生产成本
- UL94V-0阻燃等级，符合RoHS/无卤环保要求；全流程可追溯，适配出口与品牌配套需求
- 工业交换机/路由器、物联网网关、通信基站、企业级网络设备、安防监控、车载/医疗通信设备等
技术规格
端口2行6列，共12个SFP+端口
插拔力11.5N ~ 40N
传输速率最高支持10Gbps，向下兼容1.25Gbps/2.5Gbps/5Gbps
信号端子磷青铜，厚度0.20mm;接触区镀金≥30μ"，焊脚区雾锡≥150μ"，底层镀镍打底
包装方式托盘包装
塑胶主体高温LCP塑胶，UL94V-0最高阻燃等级
存储温度-55℃ ~ +105℃
安装方式PCB板载压接式安装
屏蔽壳体洋白铜（C7701），厚度0.25mm;全表面镀镍≥30μ"
工作温度-40℃ ~ +85℃（工业级宽温）
接触电阻≤30mΩ
