网通连接器 / D-SUB

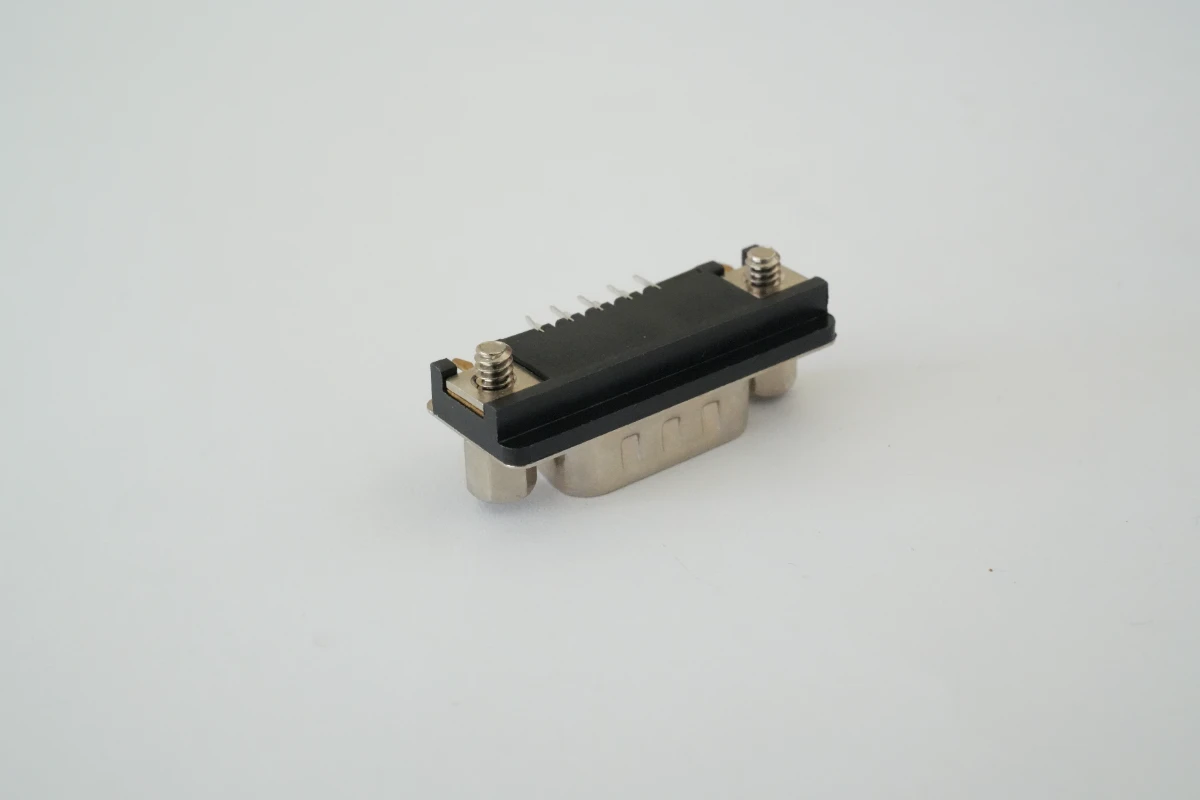

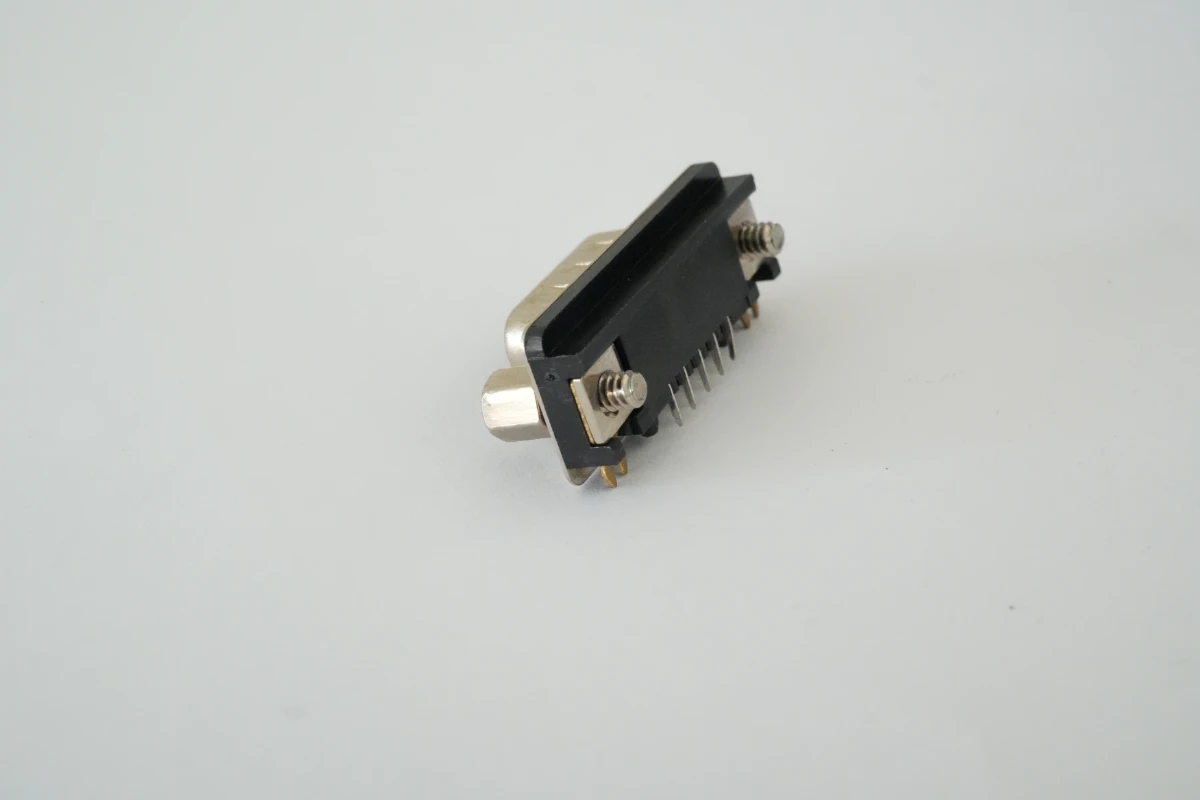

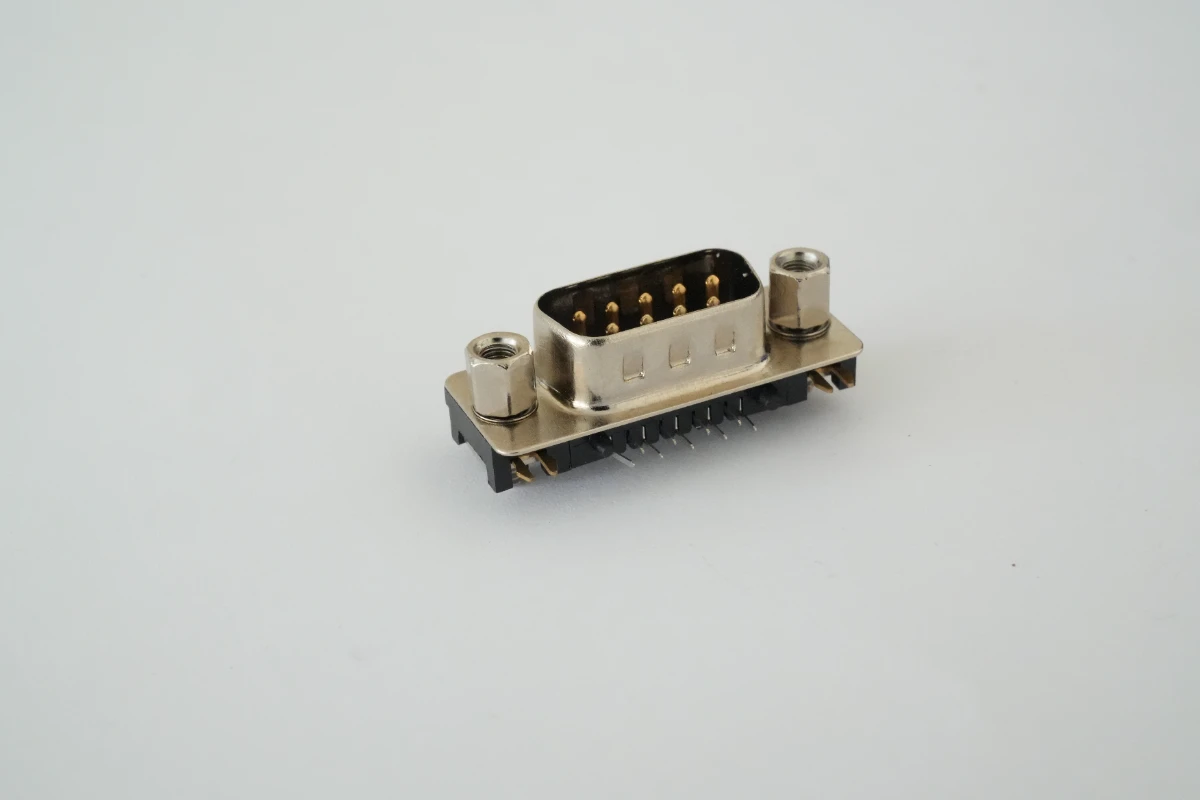

SLIM 9针公头二排沉板式D-SUB连接器
型号: WD-3008
应用领域
工业通信
1 / 4
1
2
3
4
详细描述
WD-3008 为 9 针双排沉板式 D-SUB 连接器，适配 1.2mm 厚度 PCB 板，配备 4-40 螺纹铆合锁螺丝与塑胶定位柱，连接稳固防松动。触点分区镀金、焊脚镀锡，电气性能优异，额定电流 1A、耐压 1000V AC，工作温度 - 55℃~+85℃，适用于工控、通信等信号传输场景
产品特性
- 沉板式结构，适配1.2mm厚度PCB，安装贴合度高，占用空间小
- 9针二排标准布局，兼容通用串口信号传输，适配性强
- 铆合锁螺丝安装设计，连接牢固，抗震抗脱落，适配工业场景
- 塑胶定位柱防呆设计，安装定位精准，避免错装，提升装配效率
- 尾端2.5mm短款设计，适配狭小安装空间，满足紧凑型设备需求
- 镀金接触层，导电性能优异，抗氧化耐腐蚀，使用寿命长
- 低接触电阻（≤20mΩ），信号传输损耗小，稳定性强
- 高绝缘电阻（≥1000MΩ），抗干扰能力强，适配复杂电磁环境
- 1.0A额定电流、300V额定电压，满足工业级设备供电与信号传输需求
- 宽温工作（-55℃~+85℃），可在极端高低温环境下稳定工作
- 宽温存储（-55℃~+105℃），仓储适应性强
- 符合HSF环保合规要求，无有害物质，满足出口与工业级产品环保标准
技术规格
耐电压1000V AC 最小值
主体宽度24.99±0.25mm
主体长度30.81±0.25mm
存储温度-55℃ ~ +105℃
尾端长度2.5mm
工作温度-55℃ ~ +85℃
底层镀层镀镍（30u" MIN）
接触电阻≤20mΩ
焊尾镀层镀锡（80u" MIN）
环保合规符合HSF环保要求
绝缘电阻≥1000MΩ
