RJ45+двухуровневый USB3.0
Модель: FUCW-CB10-C000
Области применения
communicationindustrycarmedical
1 / 3
1
2
3
Описание

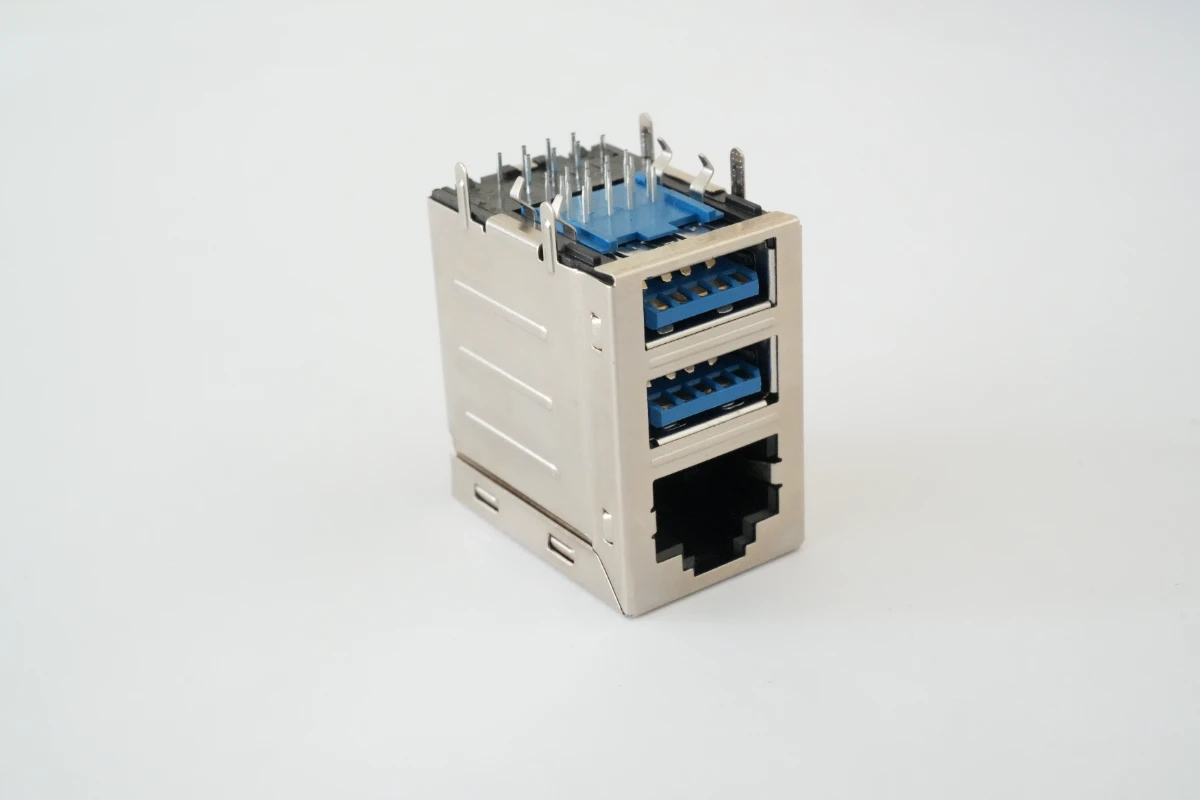

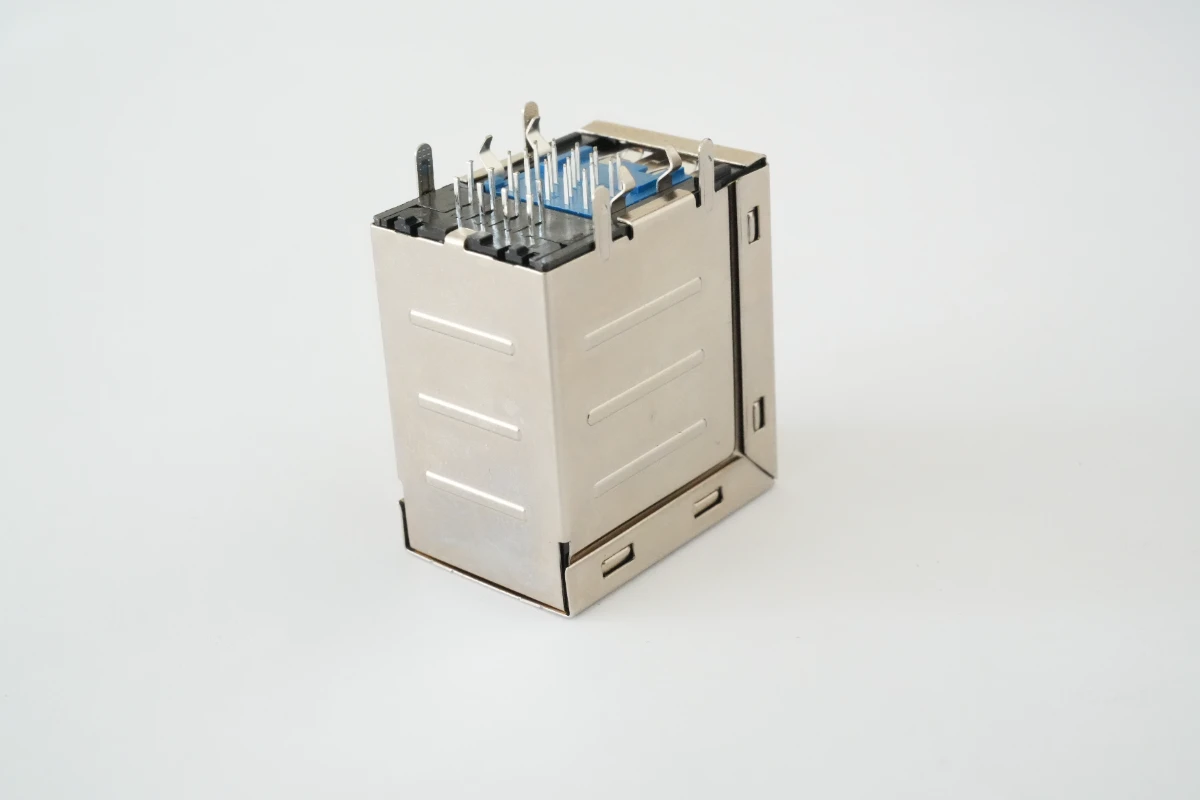

FUCW-CB10-C000 — промышленный интегрированный комбинированный коннектор: интерфейс Gigabit RJ45 + двухрядный USB 3.0 Type-A, версия чертежа A.0, полностью совместимый со стандартом Gigabit Ethernet IEEE802.3 и протоколом USB 3.0 SuperSpeed, разработанный для высокоплотной передачи данных на PCB. Конструкция с вертикальной DIP-установкой на 180° объединяет сетевую связь и двухканальную передачу данных периферийных устройств, значительно экономя пространство на PCB. Универсальное высоконадёжное соединительное устройство для промышленной автоматики, сетевых терминалов, телекоммуникационного оборудования и систем видеонаблюдения.
Характеристики
- Высокоинтегрированный 1 порт Gigabit RJ45 + 2 порта USB3.0, двухуровневый дизайн, экономит более 60% монтажного пространства PCB по сравнению с раздельным решением, идеально для миниатюрных и тонких устройств
- 180° вертикальный монтаж DIP, подходит для стандартных PCB толщиной 1.6мм, удобный монтаж и точное позиционирование
- Интегрированный полностью закрытый металлический экран, эффективно блокирует внешние электромагнитные помехи, предотвращает перекрёстные наводки внутренних сигналов, обеспечивает стабильность высокоскоростной передачи данных
- Порт RJ45 полностью совместим со стандартом Gigabit Ethernet IEEE802.3, стабильная адаптивная передача 10/100/1000Мбит/с, удовлетворяет промышленным высокоскоростным сетевым коммуникационным потребностям
- Интерфейс USB3.0 совместим со стандартом SuperSpeed, поддержка высокоскоростной передачи данных до 5 Гбит/с, обратная совместимость с USB2.0/1.1, подходит для большинства USB-периферии
- Позолоченные контакты + многослойное покрытие, низкое контактное сопротивление, хорошие изоляционные свойства, малые потери сигнала, без потери пакетов и зависаний, обеспечивает целостность высокоскоростной передачи данных
- Усилие вставления/извлечения контролируется в диапазоне 1.0~3.5 кгс, плавное ощущение, стабильное контактное давление после вставления, предотвращение плохого контакта и прерывания сигнала
- Механический ресурс ≥750 циклов вставления/извлечения, соответствует общепромышленному стандарту ресурса соединителей, удовлетворяет потребности длительного обслуживания
- Фиксатор-гарпун из нержавеющей стали SUS304, точное позиционирование и надёжное крепление на PCB, предотвращает смещение и всплытие при пайке, значительно повышает эффективность сборки и выход годных
- Копланарность выводов ≤0.1мм, полная совместимость с пайкой волной, исключает риск холодных и пропущенных паек
- Промышленный широкотемпературный дизайн, диапазон рабочих температур -20℃~+85℃, подходит для экстремальных промышленных условий, стабильная работа без дрейфа параметров
- Совместимость с пайкой волной/оплавлением, выдерживает 260℃ без деформации и повреждений, совместим с большинством промышленных процессов пайки PCB
- Выдерживает влажность 90~95% RH (без конденсации), без коррозии, снижения изоляции и аномалий передачи сигнала
- Используется пластик высшего класса огнестойкости UL94V-0, отличные огнезащитные свойства, обеспечение безопасности устройства
Технические спецификации
Корпус USBСиний PBT
Корпус RJ45Чёрный PBT
Общие размеры27.65mm×19.15mm×11.90mm
Способ монтажа180° вертикальный DIP для монтажа в отверстия
ВлагостойкостьВыдерживает среду 90%~95% RH (без конденсации)
Технология пайкиСовместим с пайкой волной, пайкой оплавлением, выдерживает высокотемпературную пайку при 260°C
Стандарт допусковОбщий допуск ±0.13мм, допуск ключевых размеров ±0.05мм
Механический ресурс≥750 циклов вставления-извлечения
Рабочая температура-20℃ ~ +85℃
Сигнальный терминалПозолота контактной зоны (Au G/Fu); зона хвоста пайки 80μ" матовое лужение; подложка 50μ" никелирование; металлический экранирующий корпус общее 20μ" никелирование защитная обработка
Температура хранения0℃ ~ +70℃
Копланарность выводов≤0.1mm
Конфигурация интерфейса1 гигабитный порт RJ45 + 2 интерфейса USB3.0 Type-A (двухслойная стопка)
Фиксирующая конструкцияSUS304 нержавеющая сталь гарпунный платный фиксатор, точное позиционирование, надёжная установка
Усилие вставки-извлечения1.0 ~ 3.5Kgf
Экологическое соответствиеСоответствует RoHS экологическому стандарту ЕС; соответствует HSF безгалогенным экологическим требованиям
Пластиковый основной корпусPBT+30%GF термопластик, UL94V-0 высший класс огнестойкости
Совместимая толщина платы PCB1.6mm
Стойкость к напряжению порта RJ45500V AC 1 минута без пробоя
Сопротивление изоляции порта RJ45≥1000MΩ
Стандарт совместимости порта RJ45IEEE802.3 10/100/1000Мбит/с гигабитный Ethernet
Скорость передачи интерфейса USB 3.0До 5Гбит/с SuperSpeed передача
Контактное сопротивление порта RJ45≤30mΩ
Номинальное напряжение/ток порта RJ4530V AC / 1.5A
Металлическая экранирующая оболочкаSPCC холоднокатаная углеродистая сталь, толщина 0.25мм
Стандарт совместимости интерфейса USB 3.0USB3.0 SuperSpeed, обратная совместимость с USB2.0/1.1
Номинальное напряжение/ток интерфейса USB 3.05V DC / 0.9A (один порт)
