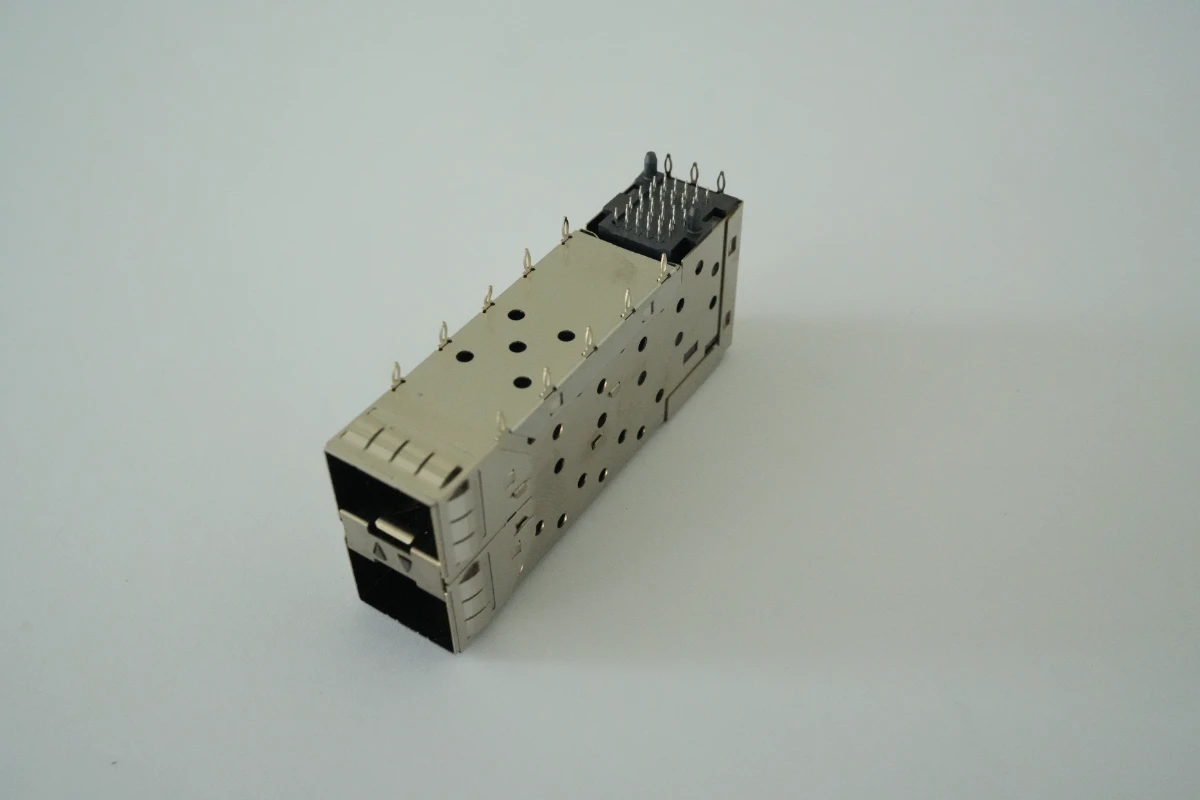

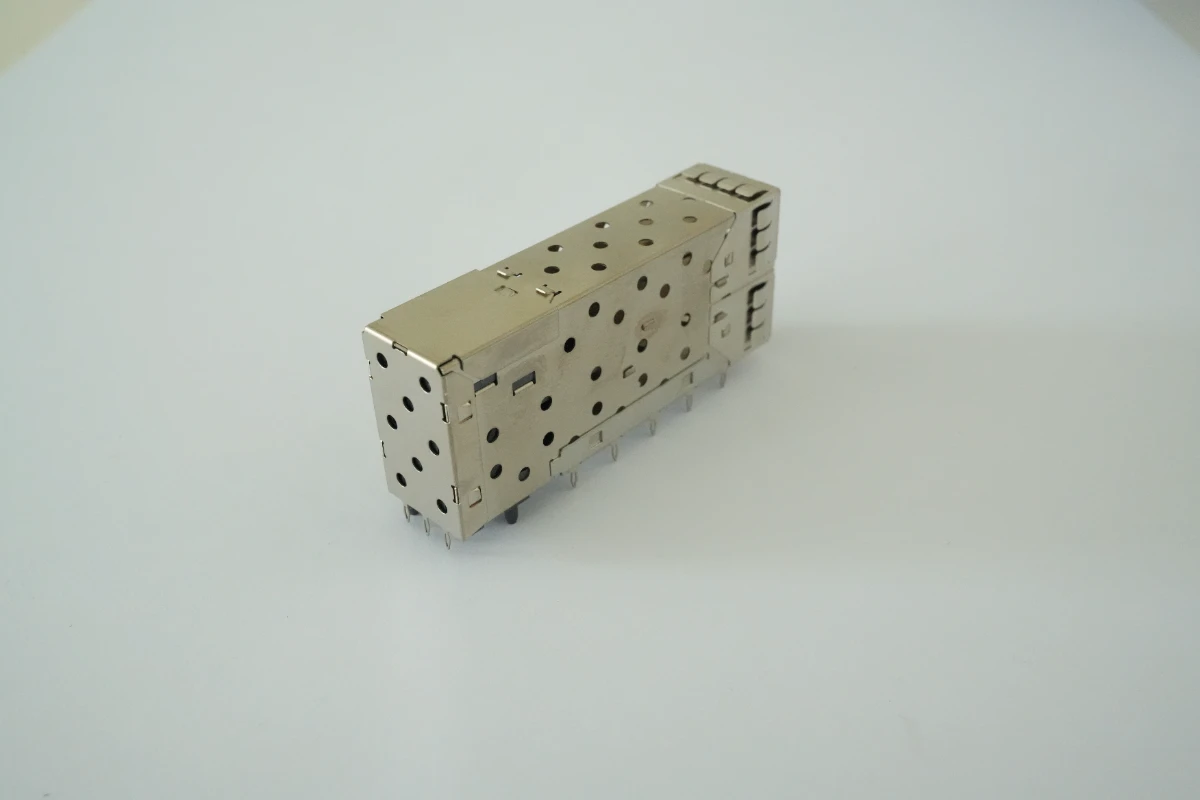

Đầu nối lồng SFP+ 2×1 đôi cổng (cột dẫn sáng)
Mẫu: SFP21-2140-F210-01
Lĩnh vực ứng dụng
communicationcarindustrymedical
1 / 3
1
2
3
Mô tả chi tiết
SFP21-2140-F210-01 là cage + đầu nối hai cổng SFP+ 2X1 tuân thủ hoàn toàn tiêu chuẩn công nghiệp SFP MSA, phiên bản bản vẽ A.0, được phát triển riêng cho các ứng dụng truyền thông module quang tốc độ cao cấp công nghiệp. Sản phẩm tích hợp cấu trúc nhỏ gọn hai cổng, hiệu suất truyền tải tốc độ cao vượt trội và khả năng tương thích môi trường nhiệt độ rộng cấp công nghiệp, là thiết bị kết nối cốt lõi trong các lĩnh vực switch công nghiệp, router doanh nghiệp, tường lửa, máy chủ, thiết bị trạm gốc truyền thông, tất cả thiết kế và thông số tuân thủ nghiêm ngặt tiêu chuẩn chung ngành SFP MSA và yêu cầu chất lượng sản phẩm cấp công nghiệp.
Tính năng
- Thiết kế tích hợp nhỏ gọn 2 cổng 2X1, tiết kiệm đáng kể không gian lắp PCB, phù hợp hoàn hảo nhu cầu bố cục cổng mật độ cao thiết bị
- Thiết kế tích hợp trục dẫn sáng, không cần lắp ráp thêm, đơn giản hóa quy trình sản xuất
- Vùng tiếp xúcđầu cuối mạ vàng ≥15μ", lót niken ≥50μ", điện trở tiếp xúc thấp, truyền tín hiệu ổn định không tổn thất; thiết kế lỗ nối đất chassis 1.05mm, hiệu suất nối đất xuất sắc, hiệu suất tương thích điện từ EMC đạt tiêu chuẩn công nghiệp
- Phạm vi nhiệt độ hoạt động -40℃~+85℃, nhiệt độ lưu trữ -55℃~+105℃, thiết kế nhiệt độ rộng công nghiệp, phù hợp môi trường công nghiệp nhiệt độ cực đoan
- Đóng gói khay, phù hợp nhu cầu sản xuất và lưu kho công nghiệp
- Lực cắm rút kiểm soát trong phạm vi 11.5N-40N, cảm giác cắm rút trơn tru, đồng thời đảm bảo áp lực tiếp xúc ổn định sau khi cắm
- Tuổi thọ cơ học ≥100 chu kỳ cắm rút, tuân thủ tiêu chuẩn tuổi thọ chung đầu nối công nghiệp
- Lắp ép trên PCB, phù hợp công nghệ hàn công nghiệp hàn wave/reflow; kiểm soát dung sai chung chính xác, quản lý CPK kích thước trọng điểm, phù hợp nhu cầu sản xuất hàng loạt tự động
Thông số kỹ thuật
Đầu nốiVùng tiếp xúc mạ vàng tối thiểu 15μ"; lớp nền mạ niken tối thiểu 50μ"
Dung sai chung±0.15mm (kích thước thông thường), ±0.25mm (kích thước trọng điểm)
Vỏ kim loạiXử lý bảo vệ mạ niken
Lực cắm rútLực cắm tối đa 40N, lực rút tối thiểu 11.5N
Cột dẫn sángPolycarbonate trong suốt
Cấu hình cổngBố trí SFP+ 2 cổng 2X1
Thân nhựa chínhPBT đen (cấp chống cháy cao nhất UL94V-0)
Tuổi thọ cơ học≥100 chu kỳ cắm rút
Nhiệt độ lưu trữ-55℃ ~ +105℃
