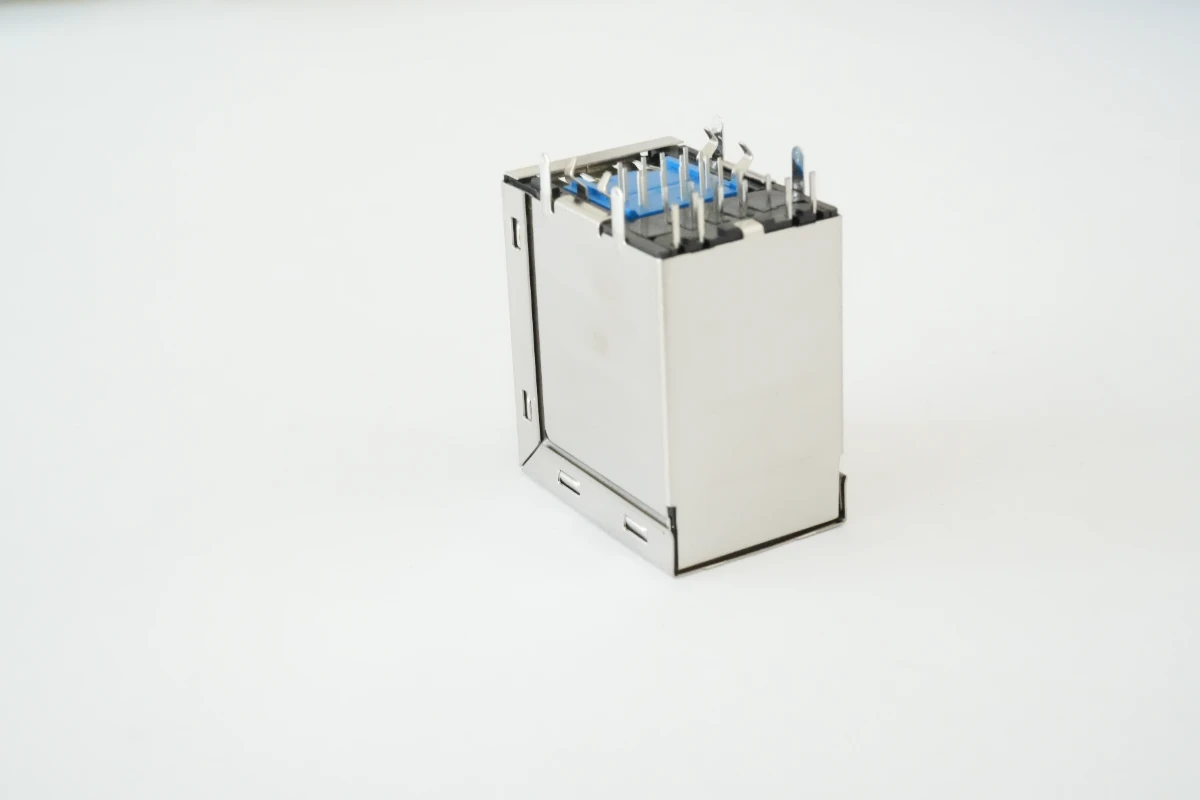

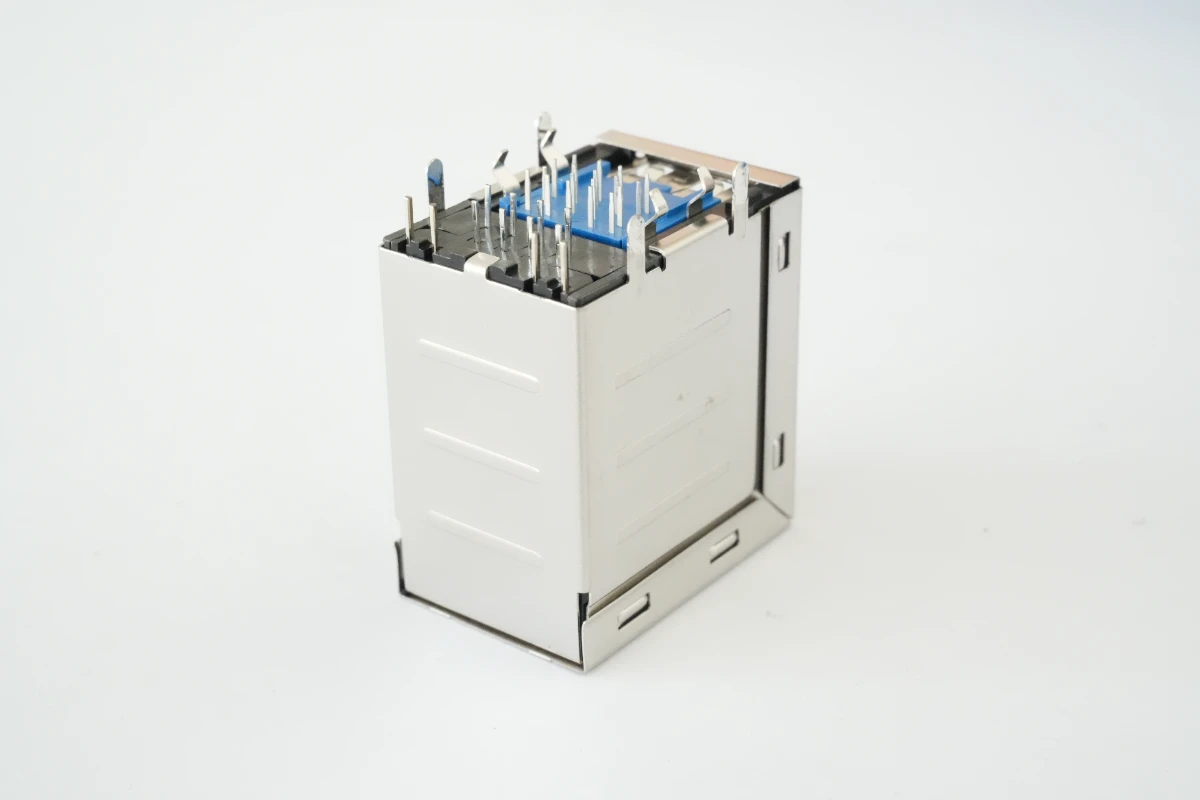

RJ45+USB3.0 مزدوج الطبقات
الموديل: FUCW-CB11-C000
مجالات التطبيق
communicationindustrymedicalcar
1 / 4
1
2
3
4
الوصف

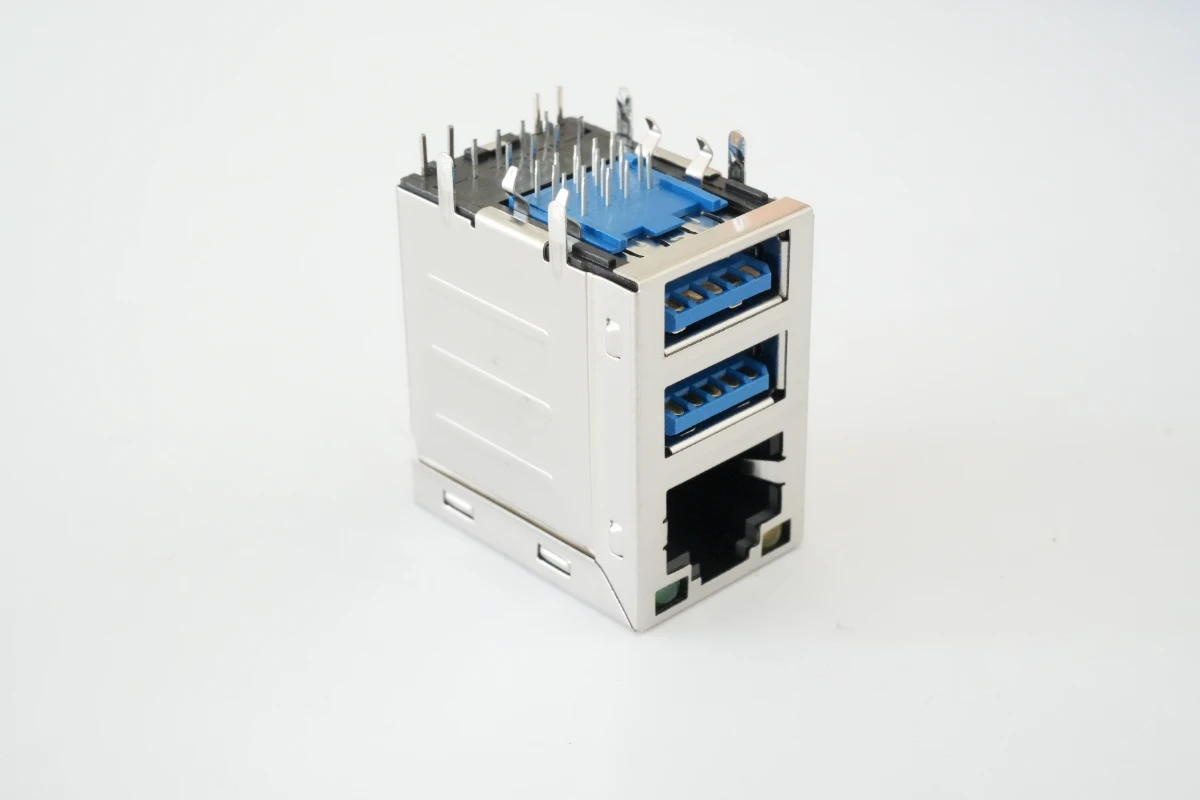

FUCW-CB11-C000 هو موصل مدمج يجمع واجهة شبكة RJ45 جيجابت + واجهتي USB3.0 Type-A مزدوجة الطبقة من الدرجة الصناعية، إصدار الرسم A.0، متوافق تمامًا مع معيار إيثرنت جيجابت IEEE802.3 وبروتوكول النقل عالي السرعة USB3.0 SuperSpeed، مصمم لسيناريوهات نقل البيانات عالية الكثافة على لوحة PCB. يستخدم المنتج هيكلًا متكاملاً مباشرًا DIP عمودي بزاوية 180 درجة، يدمج بشكل عالٍ وظائف الاتصال الشبكي ونقل البيانات الطرفية ثنائي القناة والإشارة إلى الحالة، مما يوفر مساحة تركيب كبيرة على لوحة PCB، وهو جهاز توصيل بيانات عالي الموثوقية متعدد الاستخدامات في مجالات معدات التحكم الصناعي والطرفيات الشبكية ومعدات الاتصال والمراقبة الأمنية.
الميزات
- تصميم متكامل مزدوج الطبقة لمنفذ RJ45 جيجابت + منفذي USB3.0، يوفر أكثر من 60% من مساحة تركيب PCB مقارنة بحلول الواجهات المنفصلة، مثالي لتصميم الأجهزة المصغرة والرقيقة
- مؤشر حالة LED ثنائي اللون مدمج (أصفر يسار، أخضر يمين)، عرض حدسي لحالة اتصال الشبكة ونقل البيانات، لا حاجة لتصميم دائرة LED إضافية، تبسيط عملية تطوير الجهاز
- تصميم بدون زنبرك، هيكل أكثر استقرارًا، أداء أفضل في مقاومة الاهتزاز والصدمات، مناسب لبيئات الاستخدام الصناعية المعقدة
- متوافق تمامًا مع معيار إيثرنت جيجابت 1000BASE-T وبروتوكول USB3.0 SuperSpeed عالي السرعة، نقل متزامن مستقر لبيانات الشبكة جيجابت وUSB 5Gbps، بدون فقد حزم أو تجميد أو توهين إشارة
- أداء تحمل الجهد 500V AC، حماية فعالة ضد صدمات الجهد، ضمان سلامة الطاقة للجهاز، القضاء على خطر الانهيار العازل والدائرة القصيرة بين جهات الاتصال المجاورة
- تصميم نطاق حراري واسع صناعي، نطاق درجة حرارة التشغيل -20℃~+85℃， يتحمل بيئات درجات الحرارة القصوى، أداء مستقر للاستخدام طويل الأمد بدون انحراف المعلمات
- قوة الإدخال والإخراج مضبوطة في نطاق 1.0~3.5Kgf، إحساس سلس، مع ضمان ضغط تلامس مستقر بعد الإدخال، تجنب مشاكل التلامس السيئ وانقطاع الإشارة
- متوافق مع عمليات اللحام بالموجة والانصهار، يتحمل لحام درجة حرارة عالية 260℃ بدون تشوه أو تلف أو تقشر الطلاء، متوافق مع معظم عمليات لحام PCB الصناعية
- يتوافق تمامًا مع معايير البيئة HSF خالية من الهالوجين/RoHS للاتحاد الأوروبي، جميع المواد الخام وعمليات الإنتاج خالية من المواد الضارة، يلبي متطلبات الامتثال للأسواق الرئيسية عالميًا مثل أوروبا وأمريكا واليابان وكوريا
المواصفات
مؤشر LEDيسار أصفر يمين أخضر؛ بدون نابض تلامس
طلاء الطرفمنطقة التلامس مطلي بالذهب G/F، طبقة نيكل أساسية 50u" بالكامل
طول موجة LEDأخضر: 565nm أصفر: 585nm
مادة الطرفC2680 نحاس أصفر
مادة جسم USBPBT بولي بوتيلين تيريفثالات؛ أزرق، UL94V-0 مستوى مقاوم للحريق
سرعة نقل RJ4510/100/1000Mbps إيثرنت جيجابت تكيفي
مادة جسم RJ45PBT بولي بوتيلين تيريفثالات؛ أسود، UL94V-0 مستوى مقاوم للحريق
تيار عكسي LEDأخضر: ≤10uA، @VR=5V أصفر: ≤10uA، @VR=5V
جهد أمامي LEDأخضر: 1.8-2.4V، @IF=20mA أصفر: 1.8-2.4V، @IF=20mA
مادة الغلافSUS فولاذ مقاوم للصدأ
تحمل الرطوبة90%~95% RH (بدون تكثف)، بدون تآكل، بدون تدهور الأداء
سرعة نقل USB 3.0أقصى نقل عالي السرعة 5Gbps SuperSpeed
مقاومة العزل≥1000MΩ
تكوين الواجهة1 منفذ RJ45 جيجابت + 2 واجهة USB3.0 Type-A؛ تراص طبقي
التوافق البيئيHSF خال من الهالوجين، RoHS معيار الاتحاد الأوروبي صديق للبيئة
تباعد الدبابيس2.54mm
مقاومة التلامس≤30mΩ
أداء تحمل الجهد500V AC دقيقة واحدة بدون انهيار وبدون قوس كهربائي
الجهد المقنن RJ4530V AC
معالجة الدبابيسمعالجة طلاء قصدير مسبق
التيار المقنن RJ451.5A
الجهد المقنن USB 3.05V DC
التيار المقنن USB 3.00.9A
درجة حرارة التخزين0℃~+70℃
درجة حرارة التشغيل-20℃~+85℃
قوة الإدخال والإخراج1.0~3.5Kgf
سماكة لوحة PCB المتوافقة1.6mm
الطول × العرض × الارتفاع19.05±0.38mm × 14.40mm × 15.60±0.35mm
عمر الإدخال والإخراج الميكانيكي≥750 دورة
