AI网通 / RJ+USB系列
RJ45+USB2.0
الموديل: FUBW-CB40-3000
مجالات التطبيق
communicationindustrymedicalcar
1 / 3
1
2
3
الوصف

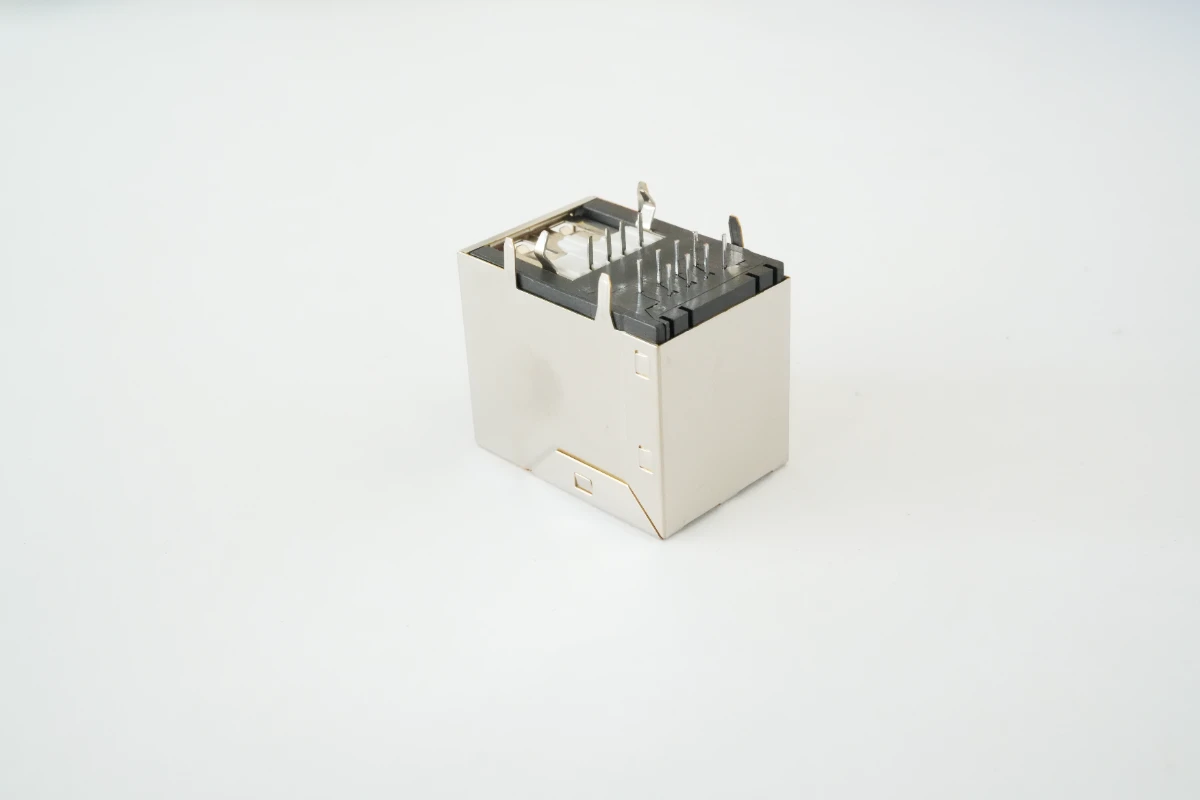

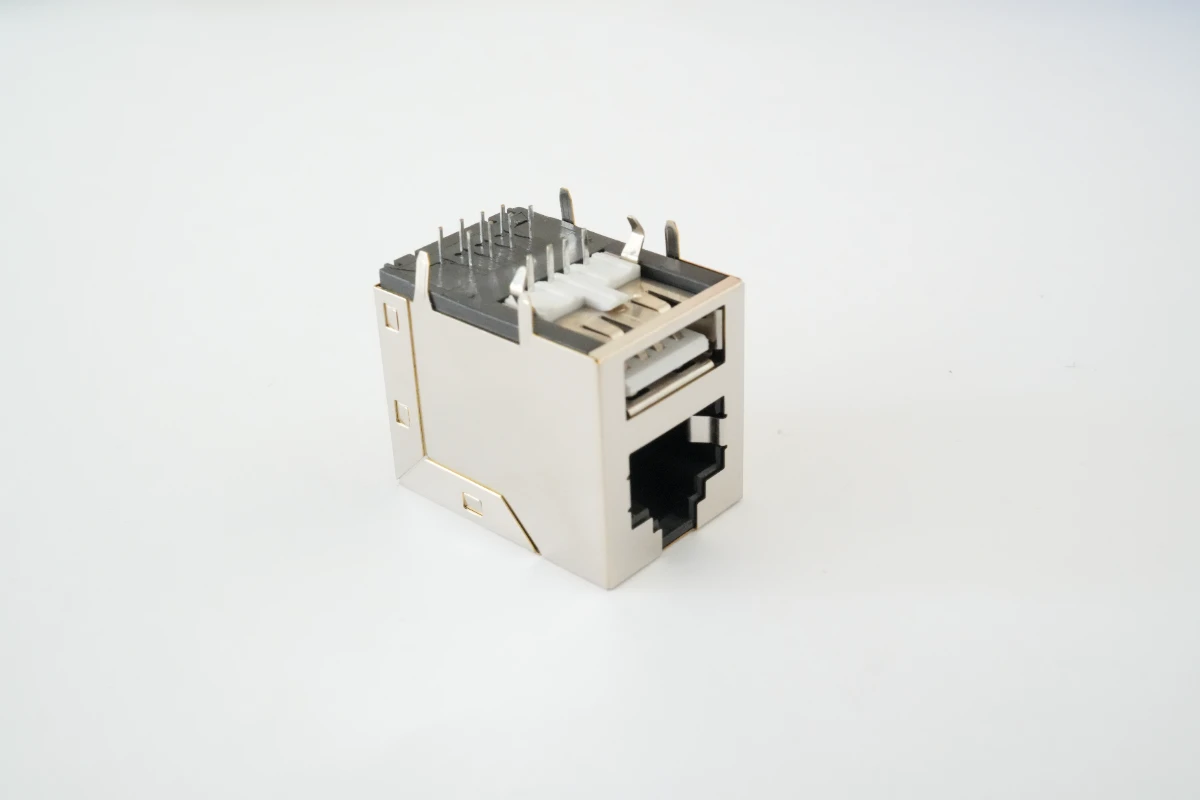

FUBW-CB40-3000 هو موصل مدمج يجمع واجهة شبكة RJ45 جيجابت + واجهة USB2.0 Type-A من الدرجة الصناعية، إصدار الرسم A.0، متوافق تمامًا مع معيار إيثرنت جيجابت 1000BASE-T وبروتوكول النقل عالي السرعة USB2.0، مصمم لسيناريوهات نقل البيانات عالية الكثافة على لوحة PCB. يستخدم المنتج هيكلًا متكاملاً مباشرًا DIP عمودي بزاوية 180 درجة، يدمج بشكل عالٍ وظيفتين أساسيتين هما الاتصال الشبكي ونقل البيانات الطرفية، مما يوفر مساحة تركيب كبيرة على لوحة PCB ويبسط تصميم دائرة الجهاز، وهو جهاز توصيل بيانات عالي الموثوقية متعدد الاستخدامات في مجالات معدات التحكم الصناعي والطرفيات الشبكية ومعدات الاتصال والمراقبة الأمنية.
الميزات
- تكامل عالي لواجهة مزدوجة منفذ RJ45 جيجابت واحد + منفذ USB2.0 واحد، توفير أكثر من 60% من مساحة تركيب PCB مقارنة بحلول الواجهات المنفصلة، مثالي لتصميم الأجهزة المصغرة والرقيقة
- تركيب DIP إدراج مباشر عمودي 180 درجة، مناسب لألواح PCB بسمك 1.6 مم الشائعة في الصناعة، تركيب سهل
- تثبيت بحربة من الستانلس ستيل SUS304، تموضع دقيق وتثبيت متين على PCB، تجنب الإزاحة والطفو أثناء اللحام، تحسين كبير في نسبة التجميع الجيد
- متوافق تمامًا مع معيار إيثرنت جيجابت 10/100/1000 ميجابت في الثانية وبروتوكول USB2.0 عالي السرعة، نقل متزامن مستقر لبيانات الشبكة جيجابت وUSB 480Mbps، بدون فقد حزم أو تجميد
- تقنية طلاء ذهبي لمنطقة تلامس جهات الاتصال، تقليل فعال لمقاومة التلامس، تحسين أداء التوصيل وعمر مقاومة التآكل
- غلاف درع معدني SPCC مغطى بالكامل، تشكيل طبقة درع كهرومغناطيسي كاملة، حظر تداخل EMI/RFI الخارجي بشكل فعال، تجنب التداخل المتقاطع للإشارة، ضمان استقرار النقل
- أداء عزل وتحمل جهد ممتاز، حماية فعالة ضد صدمات الجهد، ضمان سلامة الطاقة للجهاز
- قوة الإدخال والإخراج مضبوطة في نطاق 0.3~3.5Kgf، إحساس سلس، ضمان ضغط تلامس مستقر، تجنب تلامس سيء وانقطاع إشارة
- عمر ميكانيكي ≥1000 دورة إدخال وإخراج، يتوافق مع معيار العمر العام للموصلات الصناعية، يلبي احتياجات الصيانة طويلة الأمد
- هيكل تثبيت مزدوج حربة + لحام إدراج مباشر، تحمل فعال للاهتزاز والصدمات في السيناريوهات الصناعية، تجنب انقطاع الاتصال وانقطاع الإشارة، مناسب لبيئات الاهتزاز في الأتمتة الصناعية والسيارات
- إنتاج قوالب عالي الدقة، سماحات الأبعاد الرئيسية ≤±0.1 مم، استواء الأسطح المشتركة للدبابيس ≤0.1 مم، متوافق تمامًا مع عمليات اللحام بالموجة، بدون مخاطر لحام بارد أو مفقود
- تصميم نطاق حراري واسع صناعي، نطاق درجة حرارة التشغيل -25℃~+85℃， نطاق درجة حرارة التخزين -40℃~+105℃， يتحمل بيئات درجات الحرارة القصوى الصناعية، أداء مستقر طويل الأمد بدون انحراف المعلمات
- يتحمل بيئة رطوبة 90%~95% RH (بدون تكثف)، بدون صدأ أو تدهور في الأداء؛ متوافق مع عمليات اللحام بالموجة والانصهار، يتحمل لحام درجة حرارة عالية 260℃ بدون تشوه أو تلف، متوافق مع معظم عمليات لحام PCB الصناعية
- الجسم البلاستيكي من مادة PBT من أعلى فئة مقاومة للحريق UL 94V-0، مقاوم لدرجات الحرارة العالية والشيخوخة، أداء عزل ممتاز، تشغيل مستقر طويل الأمد في الظروف القاسية
- يتوافق تمامًا مع معايير RJ45 إيثرنت وUSB2.0 الشائعة في الصناعة، توافق كامل مع جميع موصلات RJ45 ومقابس USB القياسية في السوق، عالمية عالية للغاية، بدون حاجة لمكونات مخصصة إضافية
المواصفات
سرعة النقلRJ45 يدعم 10/100/1000Mbps إيثرنت جيجابت؛ USB يدعم نقل عالي السرعة 480Mbps
مادة الطرفC2680 نحاس أصفر (H65)
معيار بيئييتوافق تماماً مع RoHS، خال من الهالوجين (HF) معيار الاتحاد الأوروبي صديق للبيئة
أداء الرطوبةيتحمل بيئة 90%~95% RH (بدون تكثف)، بدون تآكل، بدون تدهور الأداء
الجهد المقنن12V DC（RJ45）/ 5V DC（USB）
عدد الواجهات1 منفذ RJ45 + 1 واجهة USB2.0
عدد دبابيس USB4Pin دبوس معياري
عملية اللحاممناسب للحام بالموجة والارتداد، يتحمل لحام درجة حرارة عالية 260℃ بدون تشوه وبدون تلف
مقاومة العزل≥1000MΩ
عدد دبابيس RJ458P8C دبوس معياري
التيار المقنن0.5A DC (دبوس واحد)
تسامح التركيب±0.1mm أو أقل
مقاومة التلامس≤30mΩ
أداء تحمل الجهد1000V AC دقيقة واحدة بدون انهيار وبدون قوس كهربائي
استواء الدبابيس≤0.1mm، متوافق مع عملية لحام الموجة
العمر الميكانيكي≥1000 دورة توصيل وفصل
درجة حرارة التخزين-40℃ ~ +105℃
درجة حرارة التشغيل-25℃ ~ +85℃
عملية معالجة السطحطرف منطقة التلامس مطلي بالذهب، ذيل اللحام مطلي بالقصدير؛ الغلاف المعدني مطلي بالنيكل على كامل السطح؛ قطعة التثبيت مطلي بالقصدير سطحي
أداء مقاومة الاهتزازهيكل مزدوج تثبيت حربة + لحام عبر الثقب، يتحمل الاهتزاز والصدمات في البيئات الصناعية بدون انفصال
سماكة لوحة PCB المتوافقة1.6mm
نطاق قوة الإدخال والإخراج0.3~3.5Kgf
مادة قطعة تثبيت طرف اللوحةSUS304 فولاذ مقاوم للصدأ
مادة الغلاف الدرعي الخارجيSPCC صلب كربوني مدرفل على البارد
مادة الجسم البلاستيكي الأساسيPBT بولي بوتيلين تيريفثالات، يتوافق مع UL 94V-0 مستوى مقاوم للحريق
