Tính năng

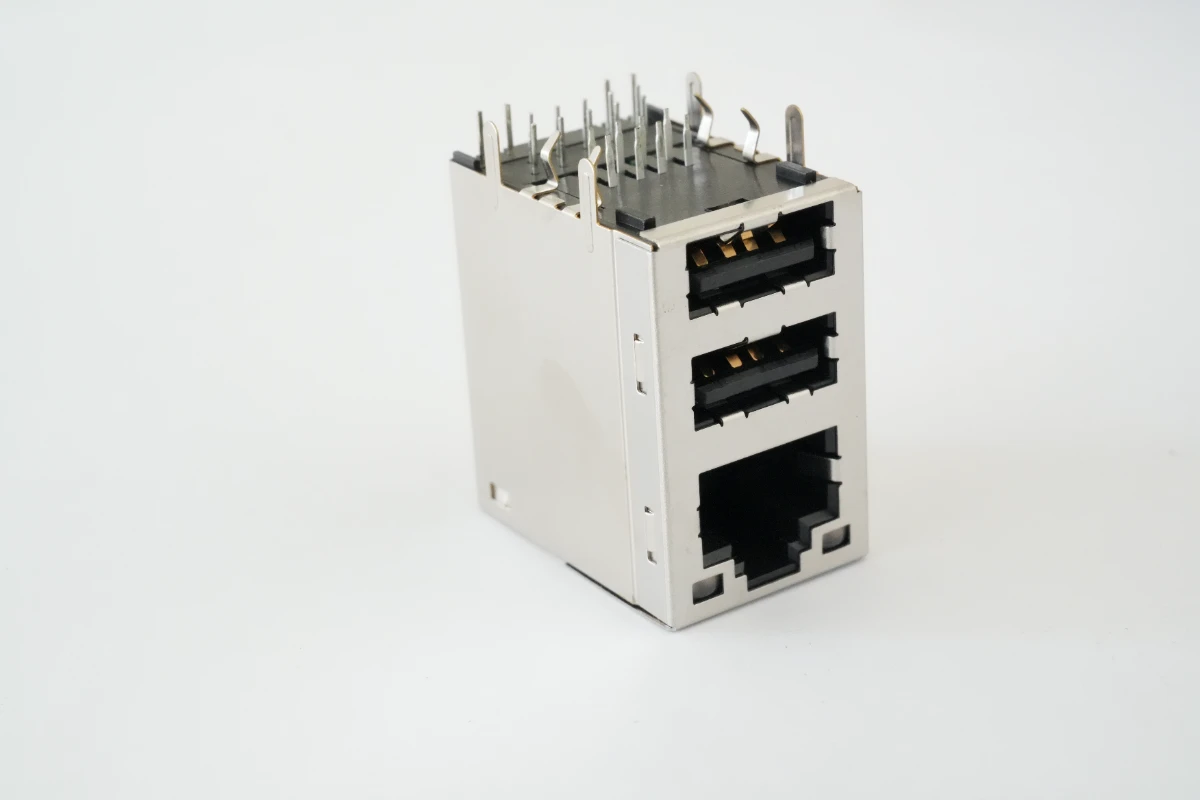

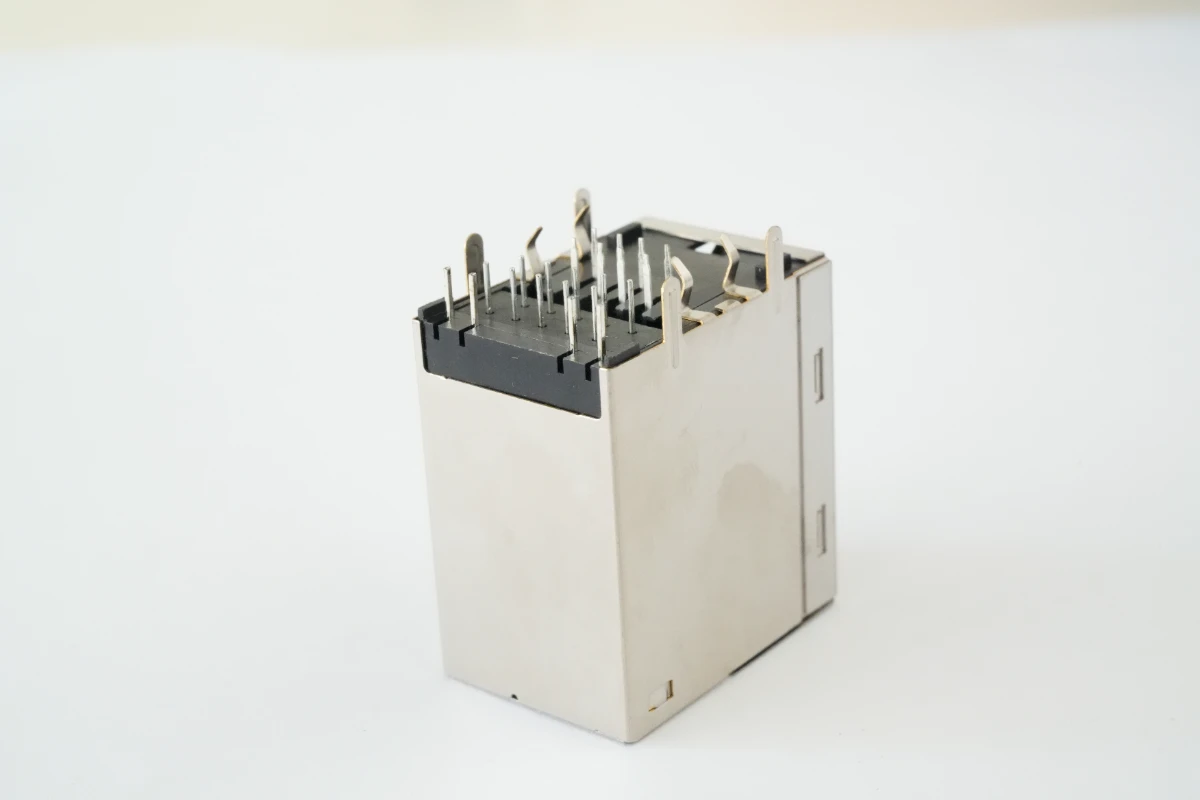

• Thiết kế tích hợp ba trong một, 1 cổng RJ45 gigabit + 2 cổng USB2.0 bố cục tích hợp, tiết kiệm đáng kể không gian lắp PCB, đơn giản hóa cấu trúc dây dẫn bên trong thiết bị
• Cấu trúc lắp PCB cắm thẳng tiêu chuẩn, có thiết kế trụ định vị, định vị hàn chính xác, lắp ráp tiện lợi, phù hợp công nghệ sản xuất SMT/DIP tự động
• Thiết kế vỏ chắn kim loại toàn bộ, hiệu suất chắn điện từ xuất sắc, cách ly hiệu quả nhiễu EMI/RFI bên ngoài, đảm bảo truyền tín hiệu ổn định
• Hỗ trợ truyền ethernet gigabit 10/100/1000Mbps, tuân thủ chuẩn 1000BASE-T, đáp ứng nhu cầu truyền dữ liệu mạng tốc độ cao
• Biến áp mạng hiệu suất cao tích hợp, độ chính xác tỷ lệ biến ±2%, OCL≥350uH, tổn thất chèn, tổn thất hồi ba, xuyên âm, tỷ lệ khử chế độ chung và các thông số điện cốt lõi khác đều đạt tiêu chuẩn cao ngành
• Thiết kế chuẩn giao diện USB2.0, hỗ trợ ổn định truyền dữ liệu và cấp nguồn thiết bị USB, phù hợp phần lớn ngoại vi USB
• Đèn LED trạng thái 2 xanh 2 vàng tích hợp, hiển thị trực quan kết nối mạng, truyền dữ liệu, trạng thái hoạt động USB, vận hành bảo trì thiết bị tiện lợi
• Sản xuất khuôn chính xác cao, kiểm soát dung sai kích thước chính xác, dung sai chung ±0.10mm, kích thước trọng điểm ±0.25mm, phù hợp 100% với giao diện tiêu chuẩn và bo mạch PCB
• đầu cuối hợp kim đồng dẫn điện cao, xử lý bề mặt mạ vàng/mạ thiếc, điện trở tiếp xúc thấp, hiệu suất dẫn điện xuất sắc, sử dụng lâu dài không dễ oxy hóa, tuổi thọ cắm rút ≥1000 lần
• Thân cách điện nhựa chống cháy chịu nhiệt độ cao, cấp chống cháy UL94V-0, cường độ cấu trúc cao, chống lão hóa chống va đập, phù hợp môi trường công nghiệp phức tạp
• Phạm vi nhiệt độ hoạt động -25℃~+85℃, thiết kế nhiệt độ rộng phù hợp môi trường sử dụng điện tử tiêu dùng và công nghiệp thông thường, hiệu suất ổn định sử dụng lâu dài
• Tương thích công nghệ hàn wave/hàn thủ công, đường cong nhiệt độ hàn phù hợp tiêu chuẩn chung ngành, tỷ lệ hàn tốt cao, phù hợp sản xuất tự động hàng loạt
